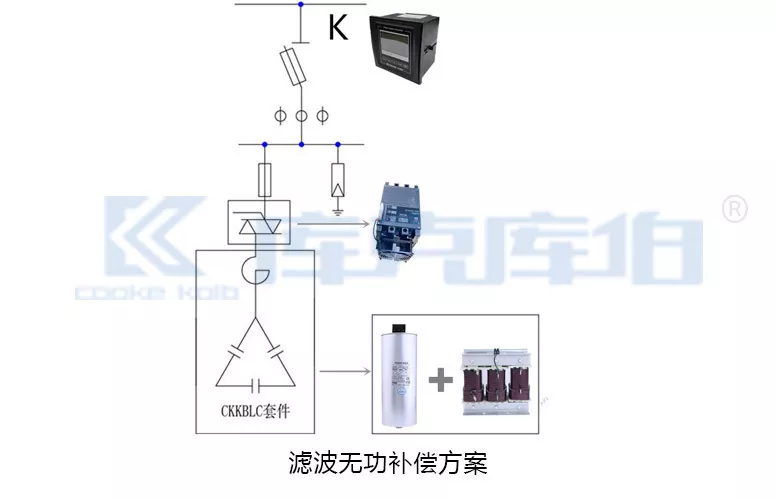

滤波补偿方案:

电力电容器串联滤波电抗器是提高功率因数相对广泛的一种方式,当用户系统负荷为连续性生产,负载变化率不高时,一般建议采用无功补偿套件(电力电容器、滤波电抗器)的固定补偿方式。

1. 7%电抗率补偿方案:低压系统总谐波电压畸变率THDU>5%,高次谐波主要以5次、7次、为主,补偿回路需串联电抗器,电抗率7%(调谐频率189Hz)。如石化、钢铁、有色金属、汽车制造等工厂工业项目;

2. 14%电抗率补偿方案:低压系统总谐波电压畸变率THDU>5%,高次谐波主要以3次为主,其中系统中三次谐波电流不小于62A,为保证无功补偿的安全性、可靠性,电抗率选14%(调谐频率134Hz)。如医院、剧院、商场、数据中心等民用建筑领域。
