无功功率,功率因数,无功分类,分别是什么意思

2024-06-19 16:52 库克库伯
二维码
2

无功功率和功率因数是电力系统中重要的概念,它们在电气工程领域中扮演着至关重要的角色。

无功功率,功率因数,无功分类含义如下:


一、无功功率:

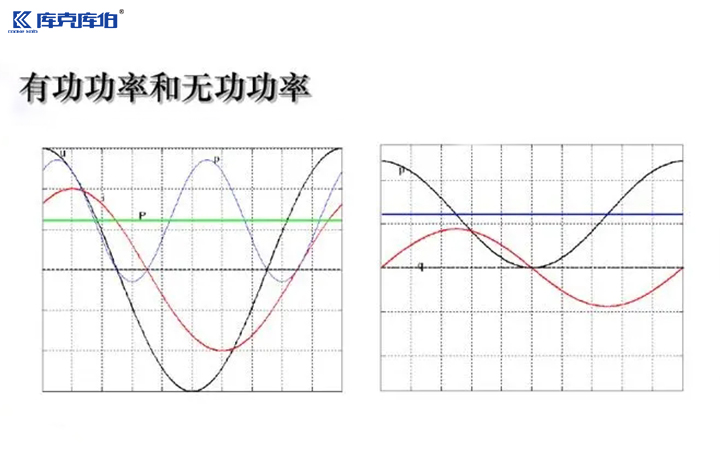

⑴无功功率是指在交流电路中,电流和电压之间存在相位差时所产生的功率。它不执行有用的功率传输工作,而是在电力系统中执行电磁场的能量存储和释放。通常以VAR为单位进行表达。

二、功率因数

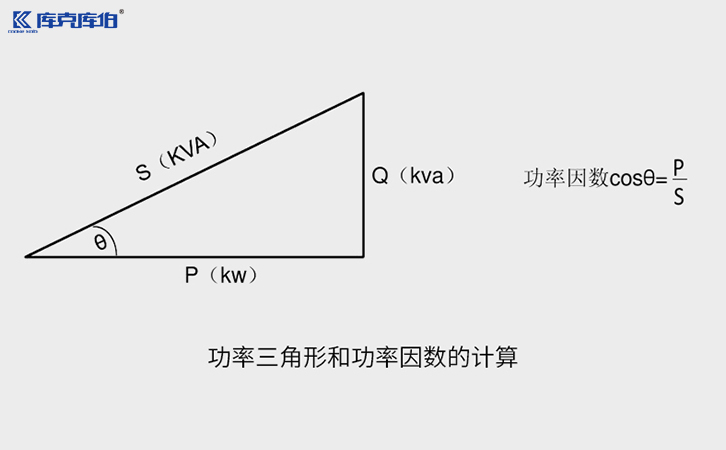

⑵功率因数是实际功率与视在功率之比的一种度量。实际功率是真正做功的功率,而视在功率则是电压和电流乘积的复数值。功率因数可以是介于0到1之间的数值,1表示所有电能都被用于有效功率,0表示电流和电压之间的相位差使得几乎没有功率被实际传输。

三、无功分类:

⑴无功功率可以根据其作用和特性进行分类:

①感性无功功率:由感性负载(如电动机、变压器等)产生,电流落后于电压。

②容性无功功率:由容性负载(如电容器)产生,电流超前于电压。

③非线性负载引起的无功功率:由非线性负载(如电子设备、逆变器等)引起,导致电流和电压波形不同步,产生附加的无功功率。


无功功率,功率因数,无功分类在电力系统设计、运行和优化中都是非常重要的,特别是在管理功率因数、减少系统损耗和改善电网稳定性方面起到关键作用。
