谐波治理设备的选型指南

在工商业应用中，谐波治理设备的选型显得尤为重要。随着电力电子技术的广泛应用，谐波现象逐渐增加，严重影响电力系统的安全性和经济性。因此，选择合适的谐波治理设备，及时有效地进行谐波治理。

以下是详细的选型指南：

一、确定谐波源

1、谐波源分析：识别系统中的谐波源，如变频器、UPS、不间断电源、电动机、电焊机等设备。

2、谐波频谱测量：使用谐波分析仪测量系统中的谐波电流和电压，确定主要的谐波频率和含量。

二、确定谐波治理目标

1、电能质量标准：参考相关的电能质量标准（如IEEE 519、GB/T 14549），确定目标谐波水平。

2、客户需求：结合客户的具体要求，确定谐波治理的效果和性能指标。

三、选择谐波治理设备类型

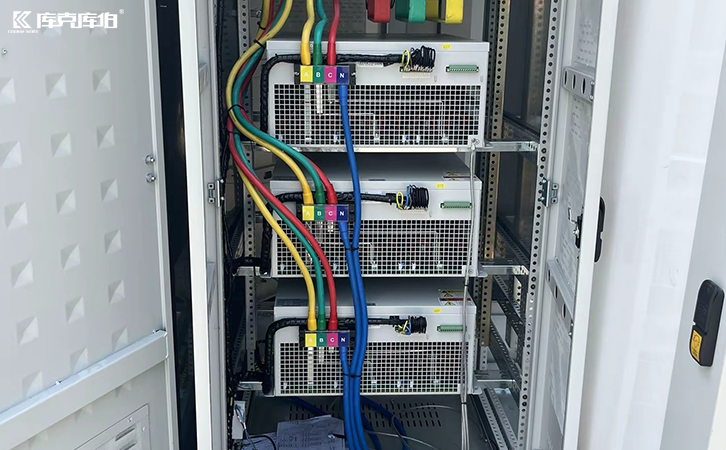

1、有源滤波器：

特点：动态补偿谐波，适应性强，补偿效果好。

应用场合：适用于谐波含量高、频率变化快的负荷，如数据中心、精密制造、医院等。

2、无源滤波器：

特点：设计简单、成本较低，适用于固定频率的谐波补偿。

应用场合：适用于谐波频率较稳定的负荷，如大型电动机、变压器等。

四、设备参数选型

1、额定容量：根据系统的谐波电流和电压，选择合适的滤波器容量。一般应选取谐波电流总量的1.2到1.5倍的滤波器容量。

2、补偿频率：根据测量的谐波频谱，选择能补偿主要谐波频率的滤波器。常见的补偿频率有5次、7次、11次、13次谐波等。

3、动态响应：对于谐波变化较快的系统，选择动态响应快的有源滤波器。

4、谐波衰减比：确定需要的谐波衰减比，选择能满足要求的滤波器。

通过以上步骤，可以系统地选择适合的谐波治理设备，确保电力系统的稳定性和电能质量。
