智能电容器端子接线的方法

智能电容器的端子接线方法需要确保接线正确、紧固和安全，以保证其正常工作。智能电容器通常集成了电力电容器、控制器、保护元件等，广泛应用于低压无功补偿系统中。那么，智能电容器端子接线的正确方法是什么？

1、确认电源断开

在接线之前，必须确保整个系统断电，切断电源，并使用绝缘工具进行操作，以确保人员安全。

2、识别智能电容器的端子

L1、L2、L3：接三相电源的端子（对应A相、B相、C相），用于将智能电容器与电力系统连接。

N：中性线端子，某些智能电容器可能带有中性线连接端子。

PE（接地端子）：保护接地端子，必须连接到地线，确保设备安全。

辅助端子（控制信号）：如RS485接口、远程控制端口，用于与上位机或控制器通信或接受投切控制信号。

3、接线步骤

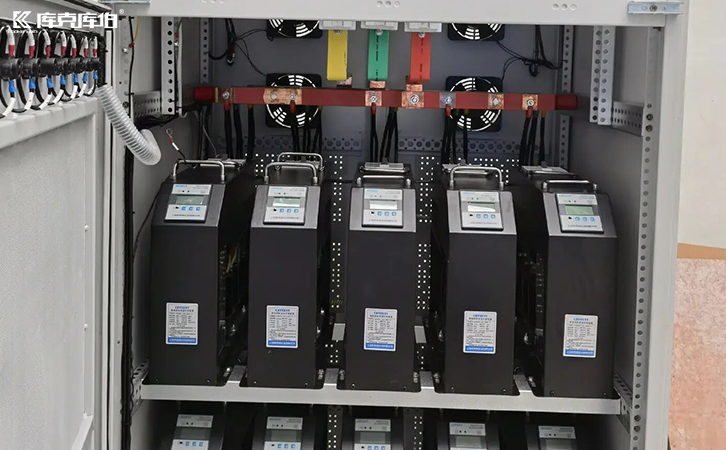

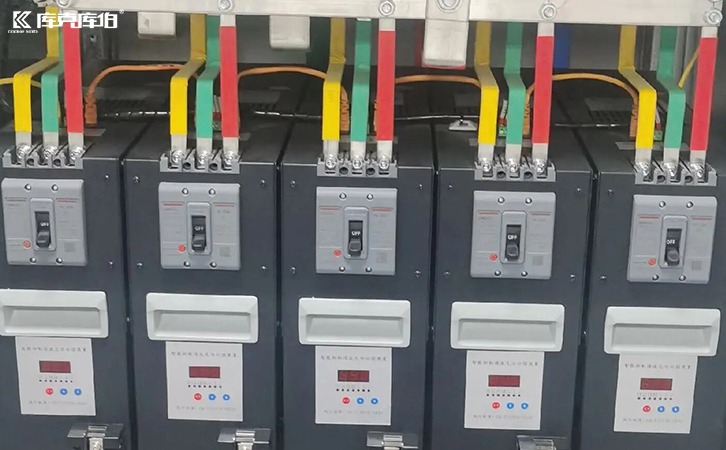

(1) 接入电源端子

根据系统的供电情况，将三相电源线（L1、L2、L3）分别接到智能电容器的相应端子上。确保线缆规格与电容器的额定电流匹配，避免过小或过大的线缆影响系统安全。

如果智能电容器带有中性线（N端子），需要将中性线接入到N端子，特别是在不平衡负载系统中。

(2) 接地线连接

将接地线连接到智能电容器的PE端子。接地线必须保证良好的接触，防止出现漏电或电容器故障时对人员及设备产生危害。

(3) 辅助控制线连接

根据需要，接入通信线或控制线。如果设备具有RS485等通信接口，按照通信协议将控制线连接到相应的辅助端子上，确保智能电容器能够与上位机或其他控制系统进行数据传输和远程控制。

智能电容器端子的接线主要包括电源线（L1、L2、L3）、中性线（N）、接地线（PE）以及辅助控制线（如RS485通信线）。确保接线正确、牢固，设备接地可靠，并在通电前进行详细检查，才能保证智能电容器的安全稳定运行。
