APF有源滤波器模块内都有哪些元件

在现代电力电子技术中，有源滤波器（APF）作为一种新兴的电能质量改善设备，越来越受到关注。它的基本功能是通过实时监测和处理电流，以消除谐波、电压波动和其他干扰，从而提高电力系统的整体效率和稳定性。那么，APF模块内部都有哪些电力元件呢？

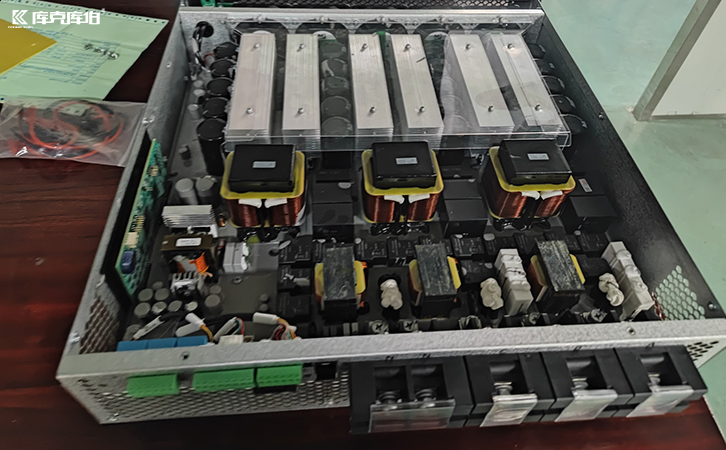

有源滤波器（Active Power Filter，简称APF）模块内的主要元件包括以下几个部分：

一、功率电子开关器件

1、IGBT（绝缘栅双极型晶体管）：IGBT是有源滤波器中最常用的功率开关器件，负责调节滤波器的输出波形。

2、MOSFET（场效应晶体管）：在一些低功率的有源滤波器中，MOSFET也可以作为开关器件。

3、这些开关器件能够快速开关，并通过调节导通和关断的时间来生成所需的电流波形。

二、滤波电容器

1、电解电容器或陶瓷电容器：电容器用于储存能量，提供滤波器所需的平滑电流，减少高频噪声和谐波。它们常常用于直流侧的平滑电压。

三、电感器（滤波电感）

电感器用于控制电流的变化速率，主要起到滤波作用，减少谐波电流。电感器的选择取决于滤波器的工作频率和功率等级。

四、控制电路

数字信号处理器（DSP）或微处理器：控制电路负责采样输入电流和电压，计算谐波成分，并控制IGBT等开关器件的工作状态，生成补偿电流波形。

模拟信号处理电路：用于对信号进行滤波、放大和调节等处理。

PWM调制器：使用脉宽调制（PWM）技术控制开关器件，调节输出电流的波形。

五、传感器

电流传感器：用于检测电流波形，反馈输入和输出的电流信息给控制系统，以便实时调整补偿电流。

电压传感器：检测电源电压，帮助判断电网状态并进行相应调整。

APF有源滤波器模块包含功率电子开关器件（如IGBT或MOSFET）、电容器、电感器、控制电路、传感器、保护电路、直流母线等元件，协同工作以提供有效的谐波抑制和无功功率补偿。
