三次谐波大配14%电抗还是7%电抗好

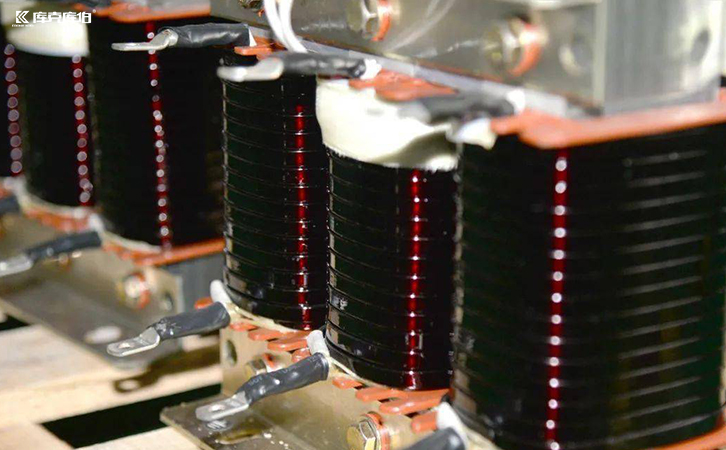

在选7%电抗率还是14%电抗率的电抗器时，需要考虑系统的谐波含量、电网特性以及补偿设备的安全性。针对三次谐波较大的情况，建议如下：

1.三次谐波较大的情况下，如何选择？

选择14%电抗率的情况

系统中三次谐波占比过高（THD-U、THD-I超过5%）

大量单相非线性负载，如LED照明、计算机、数据中心、商业建筑

需要有效抑制3次谐波，防止电容器过流

电容器需要更好的保护，延长寿命

▶推荐使用14%电抗，因其可以更有效抑制3次谐波，并一定程度上减少5次及以上谐波。

选择7%电抗率的情况

系统以三相非线性负载为主（如变频器、大型电机、整流设备）

5、7、11次等高次谐波较多，而三次谐波较少

无功补偿容量较大，不能过度限制投切

▶如果系统的三次谐波并不严重，而5次及以上谐波较多，推荐7%电抗，以确保电容器不过载，并且减少高次谐波影响。

2.结论

如果系统的三次谐波比例较高（如数据中心、LED照明负载多），建议使用14%电抗。

如果主要是5次及以上的谐波污染（如变频器、UPS负载较多），建议使用7%电抗。

如果不确定谐波类型，建议先测量谐波含量，再做选择。

注意：使用14%电抗会导致电容器的投切电压提高，补偿容量减少10%-15%左右，因此需要适当调整电容器的配置。
