电力系统有源谐波滤波器的作用

谐波的出现给电能质量带来了诸多挑战。为了有效抑制谐波的影响，有源谐波滤波器作为一种先进的电力电子设备，越来越受到重视。那么，在电力系统中有源谐波滤波器到底有什么作用？

一、谐波的来源与影响

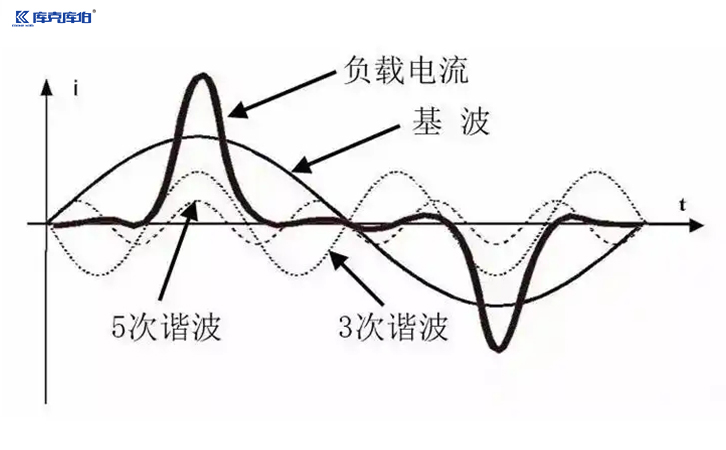

谐波是电力系统中频率高于基频（通常为50Hz或60Hz）的电流或电压波形的畸变。其主要来源包括非线性负载（如整流器、逆变器、变频器、LED照明等）、电动机启动时的浪涌电流、豁免高频設備的使用等。谐波的存在会引起一系列问题，包括：

1.设备损耗增加：谐波会导致设备的额外发热，增加运行成本。

2.供电质量下降：扰乱电压波形，造成电能质量下降，影响敏感设备的正常运行。

3.谐振问题：在某些特定条件下，谐波可能会导致电力系统产生谐振，造成设备损坏。

4.保护装置误动作：谐波会干扰保护装置的正常工作，增加故障风险。

因此，抑制谐波的产生和传播显得尤为重要。

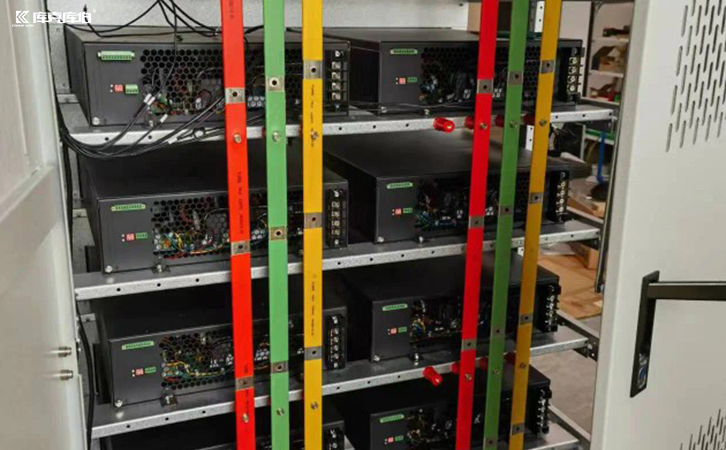

二、有源谐波滤波器的作用

1.实时监测：有源滤波器内置传感器，实时监测电流和电压波形，分析谐波成分。

2.提取谐波：通过数字信号处理技术，快速计算出实时谐波电流和基波电流。

3.注入补偿电流：滤波器根据提取的谐波电流生成相反方向的补偿电流，并通过逆变器注入电网，从而有效消除或减少谐波。

4.动态调整：有源滤波器的控制系统能够动态响应，在谐波变化时迅速调整补偿电流。

综上所述，有源谐波滤波器在现代电力系统中的作用不容忽视。它不仅是谐波抑制的有效工具，更是提高电能质量、降低运行成本、保障设备安全的重要保障。
