有源谐波滤波器器柜的散热需求说明书

有源谐波滤波器器柜的散热需求说明书

2025-03-20 16:21
二维码
4

有源谐波滤波器(AHF)是电力系统中用于治理谐波污染的关键设备,能够有效滤除电网中的谐波电流,提高电能质量。然而,有源谐波滤波器在运行中会产生大量热量,如果散热不良,可能导致设备过热,影响其性能和寿命。

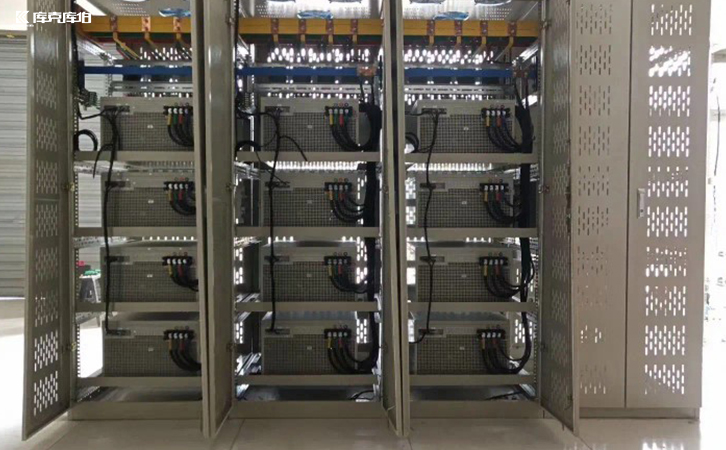

有源谐波滤波器

一、有源谐波滤波器柜的散热需求

1、热量来源

功率器件:如IGBT模块,在开关过程中会产生大量热量。

滤波电感:电流通过电感时会产生铜损和铁损,转化为热量。

控制电路:控制电路中的元器件在工作时也会产生热量。

2、散热目标

控制温升:将设备内部温度控制在允许范围内,避免过热。

均匀散热:确保热量均匀分布,避免局部过热。

高效散热:采用高效的散热方式,提高散热效率。

二、有源谐波滤波器柜的散热设计

1、散热方式选择

自然冷却:通过散热片和通风孔,利用空气自然对流散热。适用于低功率密度和小型设备。

强制风冷:通过风扇强制空气流动,提高散热效率。适用于中高功率密度和中型设备。

液冷:通过液体循环带走热量,适用于高功率密度和大型设备。

2、风扇选型与布置

风扇选型:根据散热需求选择合适风量和风压的风扇。

风扇布置:合理布置风扇位置,确保空气流动覆盖所有发热部件。

3、通风设计

进风口和出风口:合理设计进风口和出风口的位置和大小,确保空气流通。

风道设计:优化风道设计,减少空气流动阻力,提高散热效率。

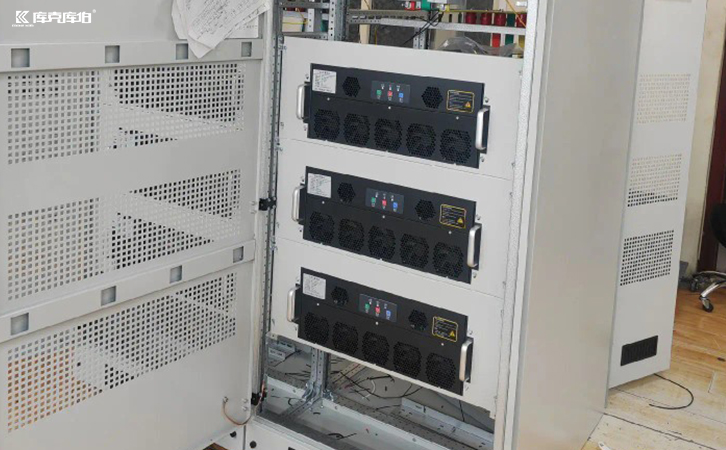

有源谐波滤波器

有源谐波滤波器柜的散热需求是确保设备稳定运行的重要环节。通过合理选择散热方式、优化散热片设计、合理布置风扇、优化通风设计和安装温度监控系统,可以有效控制设备内部温度,避免过热问题。
