无功补偿成套装置是什么

在电力系统中，无功补偿是提高电能质量、降低线路损耗和稳定电网电压的重要手段。无功补偿成套装置作为一种集成化的解决方案，能够有效满足电力系统对无功补偿的需求。

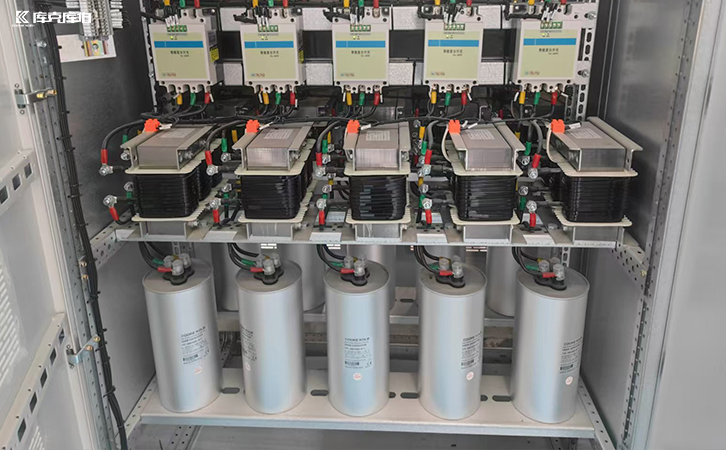

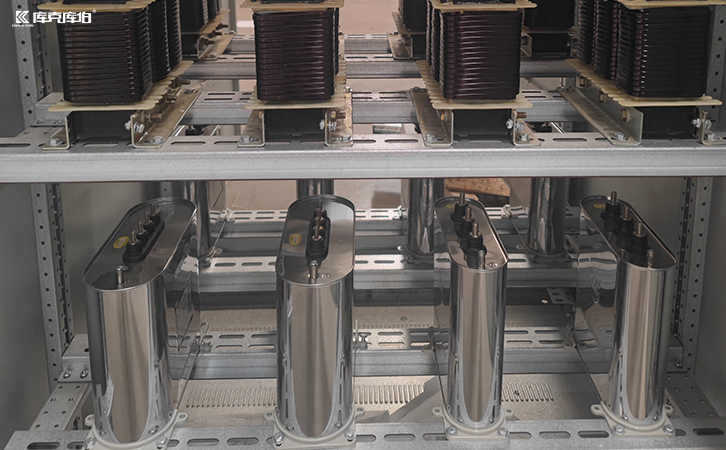

一、无功补偿成套装置的组成

无功补偿成套装置通常由以下几个主要部分组成：

1、电容器

电容器是无功补偿成套装置的核心部件，用于存储和释放无功功率，实现无功补偿。

2、电抗器

电抗器用于限制谐波电流的流动，保护电容器免受谐波影响，同时防止系统谐振。

3、投切开关

投切开关用于控制电容器的投切，实现无功功率的动态调节。

4、保护装置

保护装置包括过压保护、过流保护和温度保护等，确保设备的安全运行。

5、控制系统

控制系统是无功补偿成套装置的大脑，能够实时监测电网状态并优化无功补偿策略。

二、无功补偿成套装置的功能

无功补偿成套装置在电力系统中具有以下核心功能：

1、提高功率因数

通过补偿感性负载产生的无功功率，减少电网中的无功电流，从而提高功率因数。

2、降低线路损耗

减少无功电流在输电线路中的流动，降低线路损耗，提高电能传输效率。

3、稳定电网电压

通过动态调节无功功率，改善电压波动，提升电网的稳定性。

4、抑制谐波

通过配置电抗器和滤波器，抑制电网中的谐波，提高电能质量。

5、支持新能源接入

在新能源发电系统中，无功补偿成套装置能够快速响应无功功率的变化，支持新能源的稳定并网运行。

无功补偿成套装置是一种集成了电容器、电抗器、投切开关、保护装置和控制系统的成套设备，主要用于电力系统中的无功补偿。通过提高功率因数、降低线路损耗、稳定电网电压、抑制谐波和支持新能源接入，无功补偿成套装置在电力系统中发挥着重要作用。
