无功补偿成套装置的组成元件详解

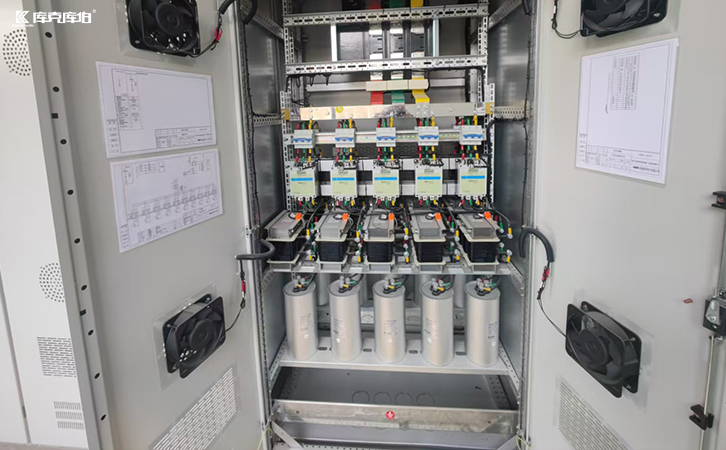

无功补偿成套装置是电力系统中用于改善功率因数、提高电能质量的关键设备，主要由以下核心元件组成：

1、电容器组单元

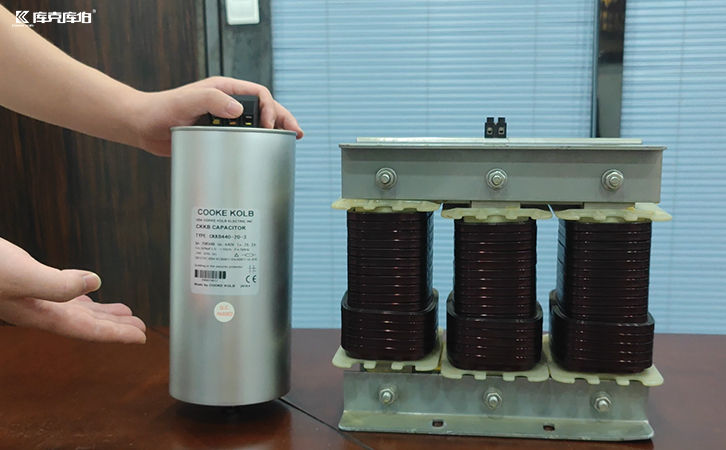

电力电容器：装置的核心元件，通常采用金属化薄膜或油浸式结构

放电电阻：确保断电后电容器快速放电至安全电压（50V以下）

熔断器保护：每台电容器配置专用熔断器，提供过流保护

绝缘支架：保证电容器组对地绝缘和机械固定

2、电抗器单元

滤波电抗器：与电容器串联组成LC滤波回路

限流电抗器：限制合闸涌流（通常限制在5倍额定电流以内）

空心/铁芯结构：根据应用场景选择不同类型

温升控制：设计温升不超过65K

3、投切开关单元

接触器：常规负载采用电容器专用接触器（带预充电电阻）

晶闸管投切：快速动态补偿采用晶闸管模块（响应时间<20ms）

复合开关：结合机械开关和半导体器件的混合型开关

真空开关：中压系统采用真空接触器或断路器

4、 测控保护单元

控制器：采用DSP或ARM处理器，具备实时谐波分析功能

电流/电压互感器：0.5级精度，提供系统参数采样

保护继电器：过压、欠压、过流、不平衡等多重保护

人机界面：7寸以上触摸屏，支持参数设置和状态显示

无功补偿成套装置作为电力系统的重要组成部分，其性能直接影响电网运行效率和电能质量。随着技术进步，现代无功补偿成套装置正朝着智能化、模块化、高效化的方向发展，为用户提供更加可靠和经济的无功补偿解决方案。
