高次谐波用7%电抗器可以滤除吗

在现代电力系统中，高次谐波污染已成为影响电能质量的重要因素。本文将围绕7%电抗器对高次谐波的滤除效果展开专业分析，帮助企业用户正确选择谐波治理方案。

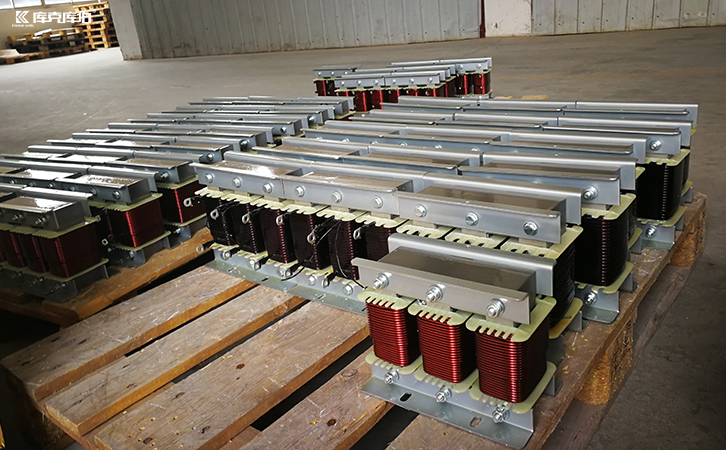

一、7%电抗器的实际滤波效果

工程实测数据显示，7%电抗器对5次谐波的滤除率可达60-70%，但对7次谐波（350Hz）的滤除率仅为30-40%，对11次及以上谐波的滤除效果更是不足20%。这是因为高次谐波的频率越高，7%电抗器呈现的感抗相对增大，无法与电容器形成有效的调谐作用。在含有丰富高次谐波的场合（如变频器、开关电源等负载），仅靠7%电抗器难以达到理想的谐波治理效果。

二、不同电抗率的选择策略

针对不同谐波特性，应采用差异化的电抗器配置方案：对于以5-7次谐波为主的传统工业负载，7%电抗器是经济有效的选择；当系统存在显著的高次谐波（11次以上）时，建议采用4.5%或更低电抗率的装置；在谐波成分复杂的场合，则需要组合使用不同电抗率的滤波支路。特别值得注意的是，电抗器的选择还需考虑避免与系统阻抗发生并联谐振，这需要通过详细的谐波阻抗分析来确定。

三、综合谐波治理方案建议

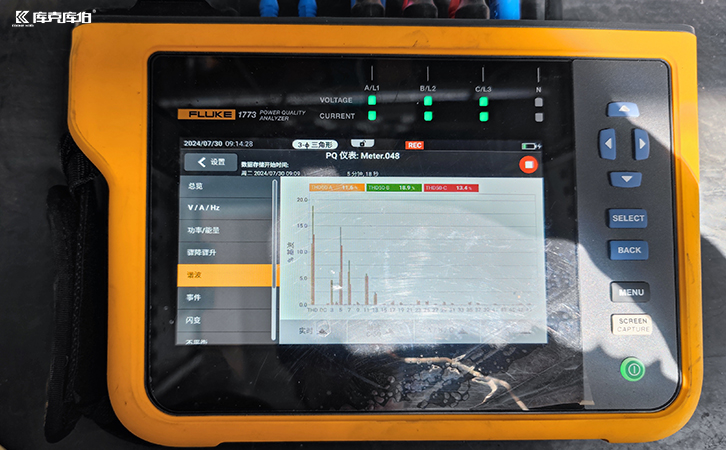

单一依靠电抗器难以彻底解决高次谐波问题。完善的治理方案应该包括：精确的谐波测量分析作为基础；针对主要谐波次数的调谐电抗器组；必要时配合有源滤波器（APF）处理宽频带谐波；合理的系统阻抗设计避免谐振放大。其中电抗器的选型尤为关键，需要根据实测谐波频谱选择最佳电抗率，而不是简单地统一采用7%电抗器。

随着电力电子设备的广泛应用，高次谐波治理面临新的挑战。7%电抗器作为传统谐波治理方案，在特定场合仍具有应用价值，但工程人员需要根据实际谐波特性灵活选择电抗率，必要时采用混合滤波方案。
