电抗器在变频器进线装还是出线

当您为变频器系统选配电抗器时，首先遇到的问题往往是：“它到底应该装在变频器的进线侧（电源侧）还是出线侧（电机侧）？”这是一个至关重要的问题，因为安装位置直接决定了电抗器扮演的角色和解决的问题。

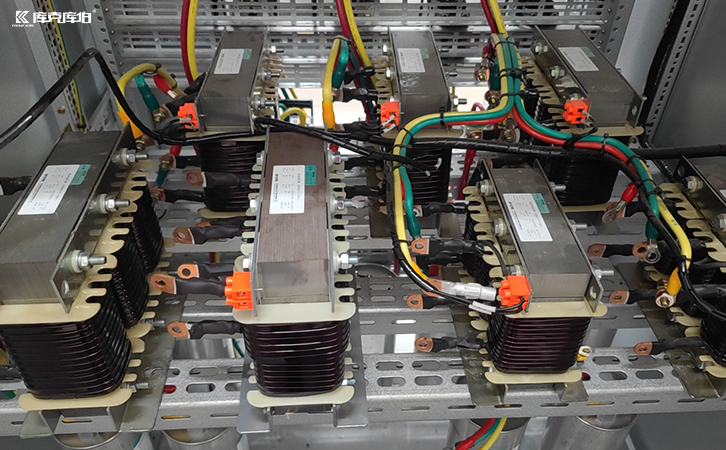

一、进线电抗器

安装在变频器的电源输入端（进线侧），我们称之为进线电抗器或交流输入电抗器。它的主要职责是“对外防御”和“对内保护”：

1.抑制谐波污染：这是它最重要的作用。变频器整流环节会向电网注入5次、7次等特征谐波，污染电网，影响其他设备。进线电抗器能有效限制谐波电流，帮助变频器满足电网的谐波标准。

2.保护变频器：它能抑制来自电网的浪涌电压和电流冲击，降低因电网电压突变（如操作过电压、雷击）对变频器整流单元造成的损害风险。

一句话总结进线电抗器：它主要保护变频器免受电网干扰，同时防止变频器去干扰电网。

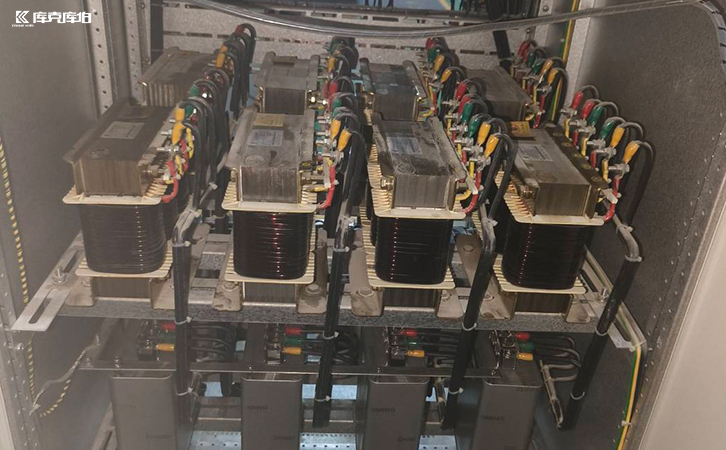

二、出线电抗器

安装在变频器的输出端（电机侧），我们称之为出线电抗器或交流输出电抗器。它的主要职责是“内部优化”和“延长寿命”：

1.抑制PWM波的副作用：变频器输出的PWM（脉宽调制）波含有极高的电压变化率（dv/dt），如同瞬间接通和关断的“电压刀锋”。这会对电机绝缘造成持续冲击，长期下去导致绝缘老化、击穿。

2.降低输出侧的谐波：限制输出电流的谐波分量，减少电机因谐波引起的附加发热和转矩脉动，让电机运行更平稳、温度更低。

一句话总结出线电抗器：它主要保护电机免受变频器输出波形的影响，并解决因连接电缆过长带来的潜在问题。

总而言之，位置决定功能。进线电抗器是面向电网侧的，扮演防御者和净化者的角色。而出线电抗器是面向电机侧的，扮演协调者和保护者的角色。
