电网谐波失真率THD的概念

当我们评价电网输送的电能质量时，有一个至关重要的核心指标——总谐波失真率。它如同一份精准的“体检报告”，直观地反映了电网中电流和电压波形的“纯净度”。理解THD，是理解现代电网许多问题根源的关键。

一、什么是电网谐波？

1、理想的电网：在理想情况下，电网中的电压和电流波形应该是完美、光滑的正弦波，频率固定（如50Hz）。这是我们所有电气设备设计时所期望的“标准粮食”。

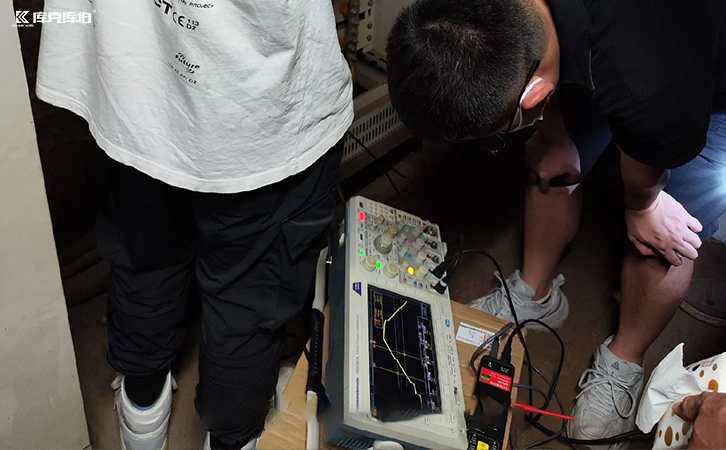

2、谐波的产生：这种被“污染”的、畸变的波形，经过数学分析（傅里叶变换），可以分解为一个标准的50Hz正弦波（称为基波）和一系列频率是基波整数倍的新的正弦波。这些新生的、多余的频率成分，就是谐波。

三、THD过高会带来什么后果？

1、设备过热与寿命缩短：谐波电流在流经变压器、电缆和电机时，会产生额外的“集肤效应”和“涡流损耗”，导致设备异常发热，效率降低，绝缘老化加速，从而缩短其使用寿命。

2、继电保护误动与跳闸：谐波可能导致保护继电器检测到错误的电流或电压值，从而引发误报警甚至误跳闸，造成非计划停产。

3、无功补偿系统损坏：电力电容器对谐波非常敏感。谐波会使其电流过载、严重发热，甚至引发谐振，导致电容器鼓包、爆炸，是配电房常见的故障源。

四、THD的标准与治理

鉴于THD过高的危害，各国都制定了相应的电能质量国家标准（如中国的GB/T 14549）。通常要求：公共连接点的电压THD-V限值一般为5%，更高电压等级的要求更严格（如3%）。

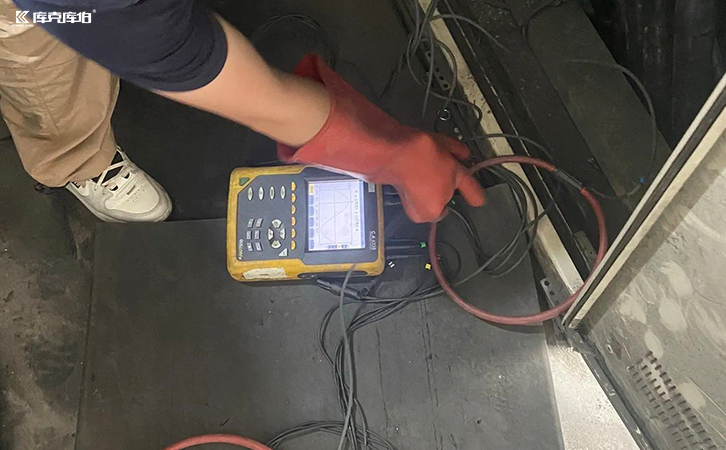

当检测到THD超标时，常见的治理措施包括：

1、安装无源滤波器：由电抗器和电容器组成LC调谐电路，专门“吸收”某一特定频率的谐波（如5次、7次），成本较低，适用于固定负载。

2、安装有源滤波器：实时检测电网中的谐波电流，并主动“生成”一个大小相等、方向相反的补偿电流进行抵消，能做到动态、精准滤波，是当前的主流解决方案。

3、增加系统短路容量：优化电网结构，提高系统承受谐波的能力。

总而言之，对电力部门而言，监测THD是保障电网安全运行的必要手段；对电力用户而言，关注THD是避免设备损坏、节约能源、保证生产连续性的明智之举。
