滤波电抗器、进线电抗器、出线电抗器区别

在工业电气和变频驱动领域，电抗器是保障系统稳定运行的关键元件。当面对“滤波电抗器”、“进线电抗器”和“出线电抗器”这些相似的名词时，很多人会感到困惑。它们看起来都是线圈，但究竟有何不同？

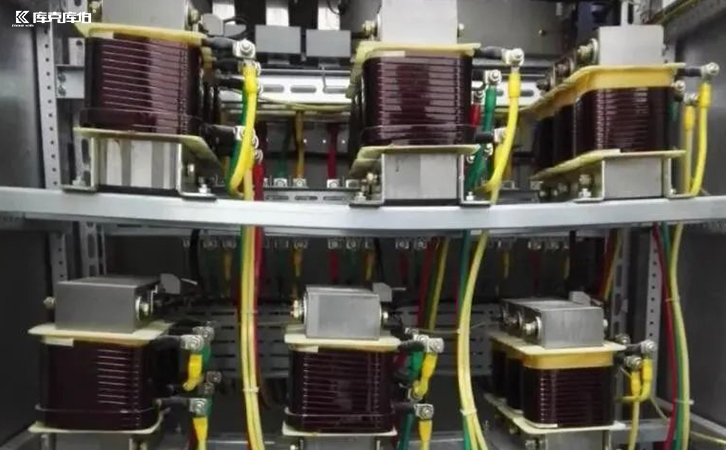

一、进线电抗器

1、抵御外来冲击：电网并非绝对稳定，会存在电压波动、瞬时尖峰（如雷击感应）等。进线电抗器能有效抑制这些冲击，保护变频器内部的整流单元不受损坏。

2、抑制内部污染外泄：变频器工作时会产生大量高次谐波电流。这些谐波会倒灌回电网，“污染”整个供电系统，影响其他设备。进线电抗器就像一道屏障，极大地限制了谐波电流的倒流，是解决电网谐波污染的第一道防线。

3、限制合闸浪涌电流：在通电瞬间，变频器直流母线电容如同干涸的水库，会引发巨大的冲击电流。进线电抗器能平滑这个电流，保护电容和整流桥。

二、出线电抗器

1、保护电机绝缘：变频器输出的PWM波形由极快上升沿的电压脉冲构成（高du/dt）。这种陡峭的电压会像反复的微型电击，加速电机绕组绝缘的老化。出线电抗器能平滑电压波形，降低du/dt，显著延长电机寿命。

2、抑制长线反射：当变频器与电机之间的连接电缆较长时（通常>50米），会在电机端产生近乎两倍的过电压（电压反射现象）。出线电抗器是解决此问题的关键，确保电机端的电压安全。

3、平滑电流，降低噪音和发热：它能使输出电流更接近正弦波，减少谐波分量，从而降低电机的运行温度和电磁噪音。

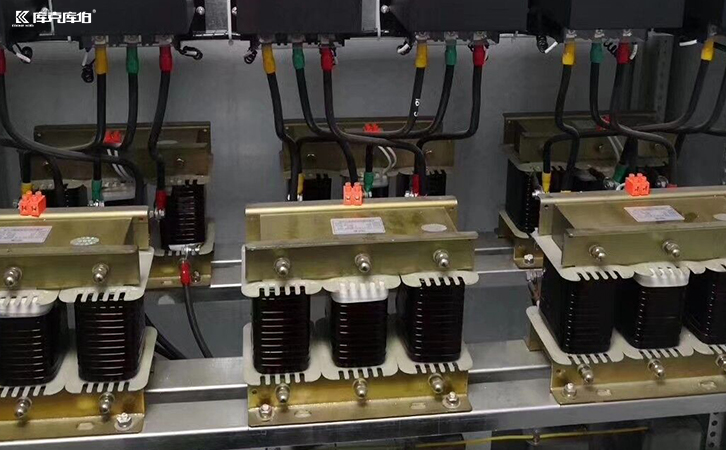

三、滤波电抗器

1、无源滤波器核心：在“无源滤波器”中，通过将电抗器和电容器调谐到某个特定的谐波频率（如5次、7次），形成一个对该频率极低阻抗的路径，从而将谐波电流“吸收”掉，使其不返回电网。

2、有源滤波器辅助：在有源滤波器中，电抗器通常作为输出电抗器使用，帮助平滑有源滤波器产生的补偿电流，并保护其功率器件。

3、专注性与系统性：进线电抗器对谐波是“广谱抑制”，而滤波电抗器是“精准狙杀”。它被专门设计用来进行谐波治理，是构成滤波系统的核心部件，而非一个简单的保护性附件。

通过以上分析，我们可以清晰地看到虽然三者都叫“电抗器”，但它们的职责和应用场景有着明确的界限。在选择时，只需遵循“需要解决什么问题？”的逻辑，就能准确地找到对应的解决方案。
