单台电动机就地补偿采用什么设备

对于单台大功率交流异步电动机，实施就地无功补偿是一种高效、精准的提升功率因数方法。其核心方案是在电动机的电源侧直接并联一台低压并联电容器，该电容器组通常与电动机共用一套控制开关，并配备必要的保护元件。

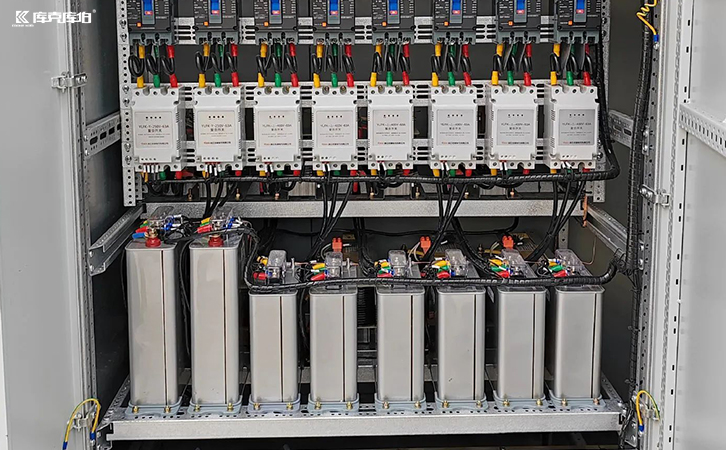

一、核心补偿设备：低压并联电容器

1、设备构成：

电容器主体：通常为三相金属化薄膜干式或油浸式电容器，其额定电压和容量需根据电动机参数精确计算选择。

放电电阻：内置或外置，用于在电容器断电后，在规定时间内（如3分钟内）将其端子电压安全地降至50V以下，保障维护人员安全。

保护元件：最基本的保护是熔断器，用于防御电容器内部击穿引起的相间短路故障。

二、补偿容量的计算依据

选择合适的电容器容量至关重要，容量过小则补偿不足，容量过大则可能导致过补偿，在电动机断电时产生自激过电压。

基本原则：电容器的补偿容量（单位：kvar）应略小于电动机空载运行时所需的无功功率，以防止过补偿。

更精确的方法是查阅电动机的铭牌或手册，获取额定功率、额定电压、空载电流和功率因数等参数进行计算。通常，补偿容量选择在电动机额定功率的25%至30%范围内是一个安全的经验值。

三、接线与控制方式

1、接线方式：电容器的电源端直接并联在电动机的电源接线端子上，通常位于电动机起动器（如接触器、软起动器或变频器）的下游。

2、控制方式：电容器与电动机同步投切。当电动机的起动器闭合时，电容器随之投入运行；当起动器分断时，电容器随之退出运行。这种方式无需独立的控制单元，结构简单，可靠性高。

单台电动机就地补偿主要采用低压并联电容器组作为核心设备。该方案通过将电容器与电动机同步投切，实现了无功功率的精准就地平衡，是提升系统功率因数、降低线路损耗最直接有效的方法之一。
