滤波电抗器为啥要装在无剧烈震荡和冲击振动的场所

在无功补偿和谐波治理系统中，滤波电抗器是关键组成部分之一。它与电容器串联或并联形成滤波支路，用于抑制谐波、限制合闸涌流、改善电网电能质量。然而，在安装规范中，常常要求滤波电抗器安装在无剧烈震荡和冲击振动的场所。这是为什么？

一、滤波电抗器是什么？

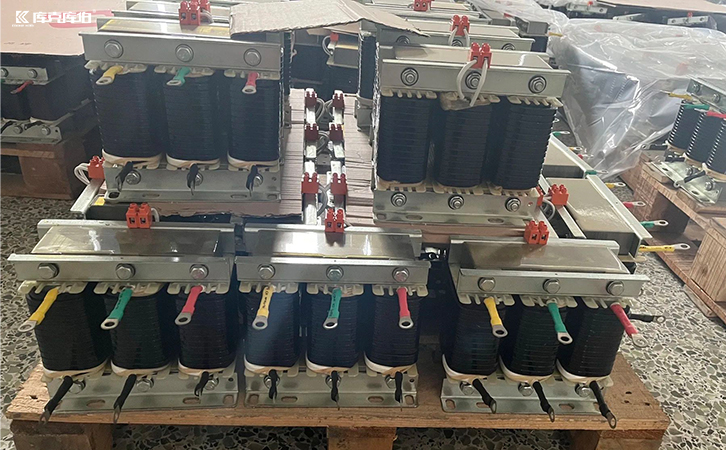

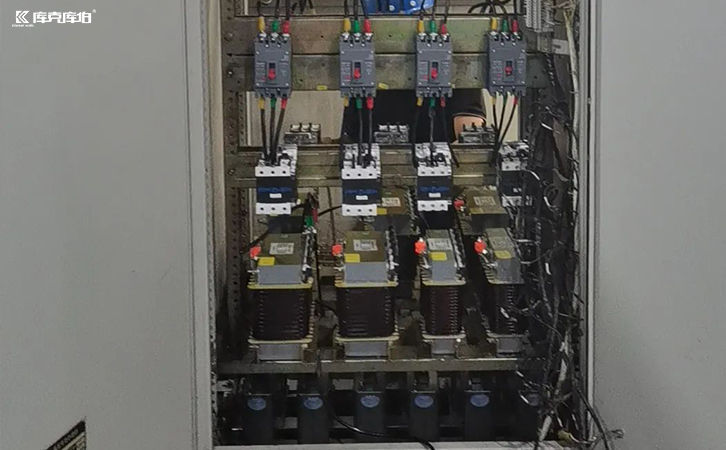

滤波电抗器是一种线圈式电感元件，常采用环氧浇注、干式绕组或铁芯结构。在低压无功补偿柜中，它通常与电力电容器串联形成LC滤波支路，用来吸收特定次数的谐波（如5次、7次）。

由于电抗器长期承受电流、电磁力和温升应力，其运行环境要求较高，其中最重要的就是避免震动和冲击。

二、为什么滤波电抗器怕震动？

1.电抗器内部结构易受机械力影响

滤波电抗器内部由绕组线圈、铁芯、支撑件等组成。运行时，线圈中流过较大交流电流，会产生周期性电磁力。如果外部环境再叠加机械振动，就可能造成：线圈松动、位移；绕组与铁芯间摩擦、绝缘损伤；核心部件机械疲劳。

这种机械损伤一旦形成，就会引起局部放电或绕组短路，最终导致电抗器失效。

2.震动会加速绝缘老化

电抗器绕组通常采用漆包线或绝缘纸包线绕制，并通过树脂或浇注材料固定。     若环境中存在持续震动，绕组间的微小摩擦会不断削弱绝缘层，使其逐渐破裂或碳化，

3.冲击振动可能造成线圈断裂或铁芯松脱

滤波电抗器重量较大，部分产品单台可达几十公斤甚至上百公斤。当外部有冲击（如设备搬运震动、机械撞击或地面振动）时，惯性力作用在内部绕组与铁芯连接处，极易造成线圈支撑断裂；

滤波电抗器不是怕电，而是怕“抖”。它需要一个稳固、平静、无冲击的工作环境，才能持续为电网过滤谐波、稳定供电质量。
