电弧炉专用无功补偿及谐波治理设备

在钢铁冶炼、金属加工等行业中，电弧炉是大功率负载设备。电弧炉在运行过程中会产生剧烈的电压、电流波动和大量谐波，对电网造成严重干扰，导致电压闪变、功率因数降低，甚至影响周边企业的正常用电。为了确保电网安全稳定运行，必须配备电弧炉专用无功补偿及谐波治理设备。

一、电弧炉负载的特点

电弧炉属于强冲击性、非线性负载，其运行特征主要包括：

1.无功功率波动大：电弧炉启动和熔化阶段会吸收大量无功功率，导致系统功率因数显著下降。

2.谐波含量高：电弧放电过程电流畸变严重，产生3次、5次、7次、11次等高次谐波，易造成电压畸变。

3.电压闪变明显：电弧的不稳定燃烧会造成电压频繁波动，影响电网及邻近用户的照明和设备运行。

4.三相不平衡严重：电弧在三相间燃烧不均匀，使电网电流和电压产生不对称。

二、电弧炉专用无功补偿及谐波治理设备的组成

针对电弧炉工况，常采用动态无功补偿（SVG或SVC）+有源滤波（APF）或混合滤波（HPF）系统的综合解决方案。系统主要由以下部分组成：

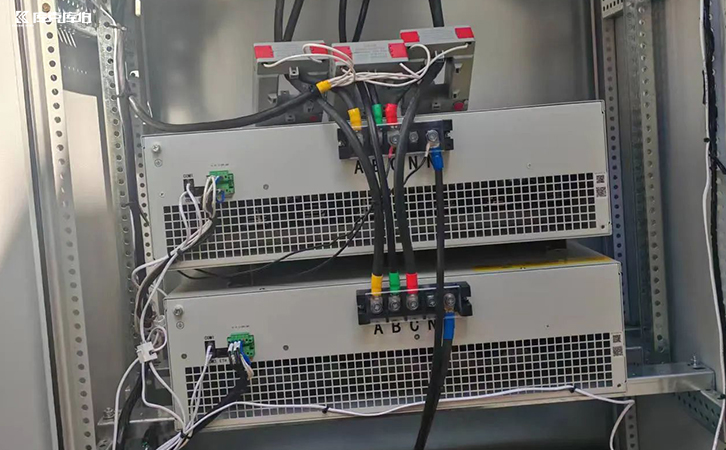

1.静止无功发生器（SVG）或静止无功补偿器（SVC）

1.1用于实时调节系统无功功率，稳定电压水平，提高功率因数。

1.2响应速度快（毫秒级），能有效应对电弧炉无功波动。

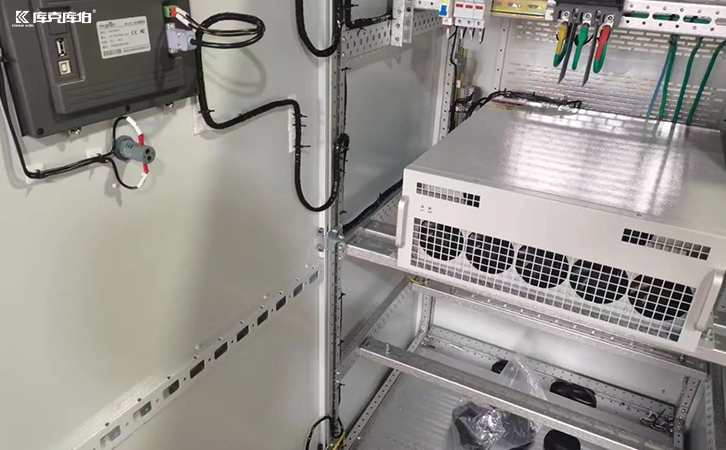

2.有源滤波器（APF）

2.1通过检测谐波并反向注入补偿电流，主动消除各次谐波。

2.2滤波效率高，动态响应快，适合谐波频谱复杂的场合。

3.滤波型电容器组与电抗器（LC回路）

3.1用于吸收特定次谐波，减轻APF负担。

3.2同时为系统提供基础无功补偿。

电弧炉专用无功补偿及谐波治理设备是应对重载、强冲击电力负载的理想解决方案。它通过快速无功补偿、谐波抑制、电压稳定等技术手段，为企业打造清洁、高效、稳定的供电环境。
