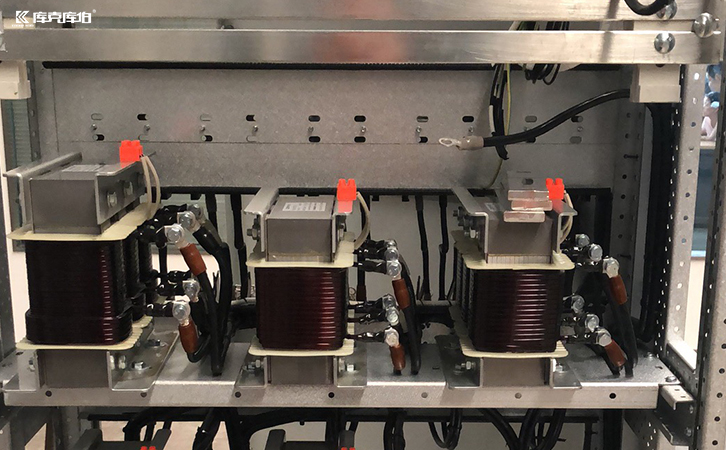

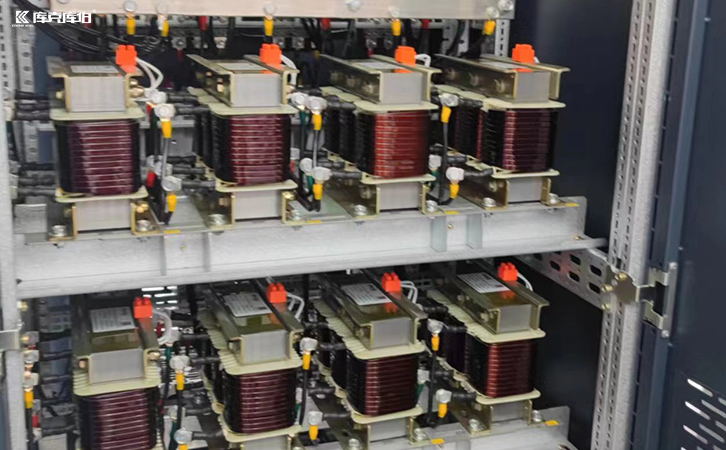

在滤波和无功补偿系统中,电抗器与电容器组合形成滤波回路,其性能优劣直接关系到整个系统的稳定运行。而在实际使用中,有时会出现电抗器调谐频率降低的现象,这不仅影响滤波效果,还可能导致设备过热、谐波放大甚至系统故障。这是什么原因?

一、电抗器调谐频率降低的典型现象
1、滤波效果变差:设计时针对特定谐波次数(如5次、7次)的滤波效果下降,导致谐波电流残留增多。
2、电容器发热或鼓包:因调谐点偏移,导致谐波电流流经电容器,引起电容器过载。
3、电抗器温升增加:谐波能量无法被正确吸收,造成电抗器铁芯或绕组过热。
4、系统功率因数下降:滤波支路特性失真,补偿能力降低,电网功率因数出现波动。
二、电抗器调谐频率降低的常见原因
1、电容器容量增大
原因分析:介质老化、受潮或温度过高,会引起电容介电常数变化;并联电容单元不均匀,也会导致容量偏大。
典型表现:调谐频率偏低、支路电流异常增大、功率因数失衡。
2、电抗器电感增大
原因分析:铁芯受潮或锈蚀,磁导率升高;运行温度过低时,电抗线圈电阻减小,电感相对增大;部分劣质电抗器因材料不稳定,使用一段时间后磁性能发生变化。
典型表现:系统在低次谐波段出现谐振或滤波偏移。
3、电网频率或谐波环境变化
原因分析:电网负荷波动大、非线性负载(如变频器、电弧炉)增多,造成谐波结构变化。
典型表现:滤波支路谐振点移位,谐波放大效应增强。
4、电容器组内部连接不良
原因分析:接线松动、熔丝老化、安装工艺不良等。
典型表现:单相或单组电容器电流异常、滤波支路谐波含量升高。
5、电抗器过热或老化
原因分析:环境温度高或通风不良;设计选型不合理(电抗率过低或过高);谐波电流超标运行。
典型表现:电抗器温度过高、噪音增大、滤波支路偏移谐振。

电抗器调谐频率的稳定性,是滤波补偿系统长期可靠运行的关键。调谐频率降低往往是由电容器容量、电感变化或连接问题引起的。只有在设计阶段充分考虑设备参数、运行中加强检测维护,才能确保滤波回路始终处于最佳工作点,真正实现抑制谐波、提升功率因数。
