无功补偿柜进线和负载线怎样接

无功补偿柜是各行各业配电系统中必不可少的整套设备。用于提升电能质量、改善功率因数、减少能耗，并保护电力设备免受无功功率影响。正确接入无功补偿柜的进线和负载线对于电力系统的安全稳定至关重要。那么，如何正确连接无功补偿柜的进线和负载线呢？

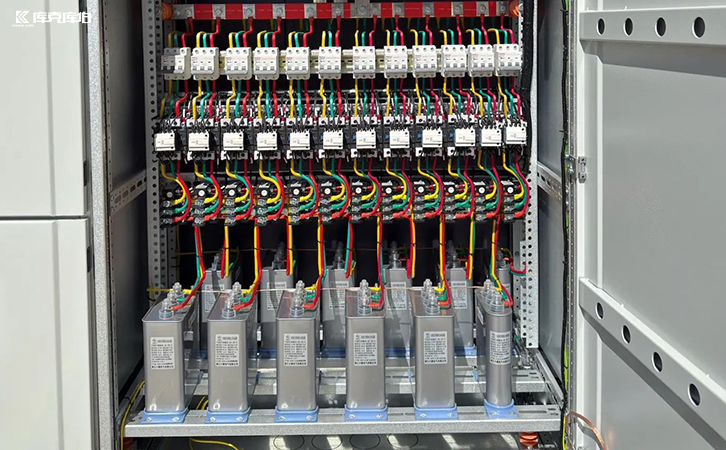

一、无功补偿柜的基本组成与工作原理

1、电容器组：主要负责提供无功功率，提升电网的功率因数，减少系统中的无功功率。

2、开关设备：用于接通和断开电容器组，通常使用空气开关、接触器或断路器。

3、过压保护装置：用于防止电容器因电压过高而损坏。

4、控制系统：包括自动控制器，用于实时检测电网的无功功率需求，自动投切电容器。

二、无功补偿柜进线和负载线接线的重要性

无功补偿柜进线和负载线的接法直接影响到电力系统的正常运行。错误的接线方式可能会导致设备损坏、系统不稳定，甚至引发电气故障。因此，必须按照正确的标准和操作流程进行接线。

三、无功补偿柜进线接线方法

1、进线选择与安装：

①进线电缆的规格需要根据无功补偿柜的额定功率和电流来确定。一般来说，进线电缆需要能够承载柜内最大电流。

②进线电缆通常从电网的低压侧引入，接入无功补偿柜的进线端。注意进线端的接线端子要牢固可靠，以防接触不良造成设备过热或故障。

四、无功补偿柜负载线接线方法

1、负载电缆选择与安装：

①负载线电缆的选择应根据需要补偿的无功功率大小来决定。负载线电缆应能承受设备的工作电流，并具备足够的电气安全性。

②负载线的接入端要连接到无功补偿柜的输出端子，确保电容器组能够稳定输出无功功率到电网或负载。

总而言之，无功补偿柜的进线应根据电流和功率要求选择合适的电缆，并通过开关设备接入电源；负载线则通过开关装置将补偿的无功功率输出至负载设备。接线时，必须注意电缆规格、接头牢固性、接地系统以及电流保护等问题，以确保系统的稳定性和安全性。
