电抗器在变频器多的场合该如何应用

在工业自动化浪潮中，变频器已成为控制电机速度、实现节能降耗的核心设备。然而，当车间里的变频器越来越多，一系列电网污染、设备干扰问题不断而至。那么，该如何为电网保驾护航，确保生产稳定高效？

一、为何变频器多会引发问题？

1、谐波污染

多台变频器同时工作会产生大量高次谐波。这些谐波会“倒灌”回电网，导致电网电压波形畸变，如同清澈的水流被混入泥沙。这不仅会影响同一电网下其他敏感设备的正常运行，还可能因线路过热引发安全隐患，甚至导致上级配电系统跳闸。

2、瞬间浪涌

在合闸瞬间，巨大的冲击电流会涌向变频器的整流单元，长期以往会损害其寿命。此外，电网上的雷击、设备启停等操作也会产生电压尖峰和浪涌，直接威胁变频器内部的IGBT等元件。

3、电压跌落与缺相

电网并非绝对稳定，邻近大功率设备的启动可能引起短暂的电压跌落。对于变频器而言，瞬间的电压降低可能导致其欠压保护而停机，造成生产线中断。在电压不平衡的场合，问题会更加严重。

二、变频器多的场合用哪种电抗器？

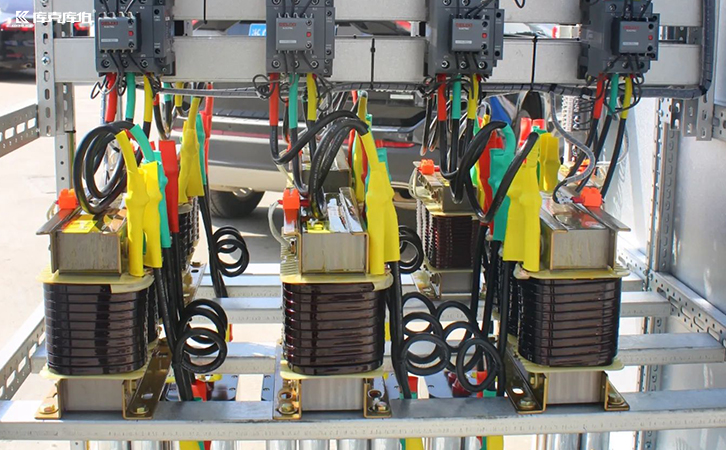

1、进线电抗器

①抑制谐波：有效限制变频器产生的谐波电流注入电网，降低总谐波失真率（THDi），净化厂内电网环境，是解决谐波污染的主力军。

②抑制浪涌：平滑合闸时的冲击电流，保护变频器整流桥免受损害。

③提高抗干扰能力：增强变频器对电网侧电压波动和尖峰电压的耐受能力。

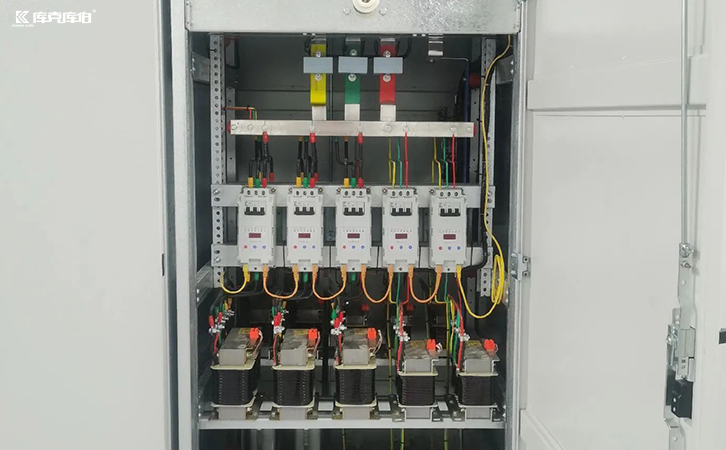

2、输出电抗器

①抑制输出dv/dt：变频器输出的PWM波含有高频成分，会产生极高的电压变化率，长期会损伤电机绝缘，导致电机过早损坏。输出电抗器能有效抑制这种尖峰电压，保护电机，延长其寿命。

②降低容性充电电流：在长电缆传输时，电缆的分布电容会产生充放电效应，可能导致变频器过流跳闸。输出电抗器可以补偿这一影响，确保变频器在驱动远距离电机时的稳定性。

在变频器多的工业场合，电抗器绝非可有可无的配角，而是确保整个电驱动系统稳定、高效、长寿的无声守护神。它通过抑制谐波、平滑电流、保护设备，将潜在的停机风险和生产损失降至最低。
