晶闸管开关造成电抗器烧坏是怎么回事

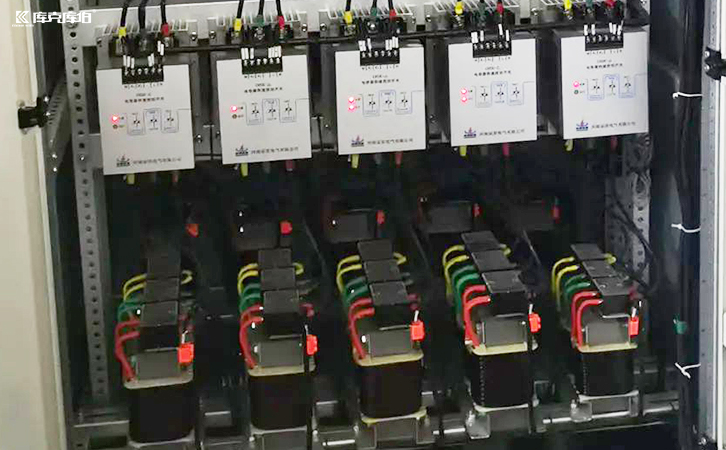

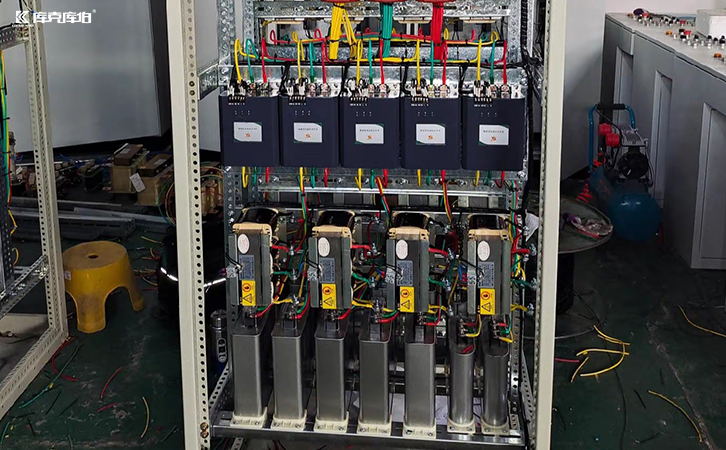

在工业电力领域，晶闸管（又称可控硅）开关以其无触点、长寿命、快速控制的优势，被广泛应用于投切电容器、电抗器等无功补偿装置。然而，一些用户反馈为啥晶闸管开关常常会造成电抗器烧坏？

一、和谐背后的隐患

从表面看，由晶闸管开关控制电抗器投切，是一个先进的自动化方案。它避免了传统接触器机械开关的电弧和磨损问题。但正是这种“软开关”的特性，在特定条件下，会引发一系列意想不到的电气灾难，最终以电抗器冒烟、烧毁的悲剧收场。

二、烧毁电抗器的原因

1.失控的合闸涌流：这个涌流峰值可达电抗器额定电流的数倍甚至数十倍。每一次不当的合闸，都是一次强烈的电动力和热冲击。频繁操作下，电抗器绕组会因过热和巨大的电磁力而变形、绝缘老化，最终烧毁。

2.谐波：谐波电流会叠加在电抗器的基波电流上，导致总电流有效值大幅增加。根据焦耳定律（发热量∝ I²R），即使基波电流在额定范围内，谐波也会导致额外的、持续的发热。这种效应使电抗器长期工作在过热状态，加速绝缘材料的碳化，最终因热击穿而烧毁。

3.谐振：谐振会在电抗器（和电容器）两端产生极高的过电压和过电流，其数值可能达到正常值的几倍到上百倍。这种能量瞬间积聚，往往在几秒钟甚至更短的时间内，直接造成电抗器绝缘崩溃、严重过热而烧毁，同时常常伴随着电容器的爆裂。

由此可见，晶闸管开关造成电抗器烧坏并非简单的设备故障，而是一个系统性的匹配失调问题，是失控的涌流、叠加的谐波以及危险的谐振共同作用的结果。
