在工业电力控制领域,可控硅(晶闸管)模块因其高效、可靠的特点,被广泛应用于电机调速、调压、整流等设备中。然而,三相可控硅模块的输出电压或输入侧电压出现不平衡。这不仅影响设备正常运行,还可能导致电机抖动、发热甚至损坏。那么,可控硅晶闸管模块三相电压不一样究竟是什么原因造成的?又该如何应对?

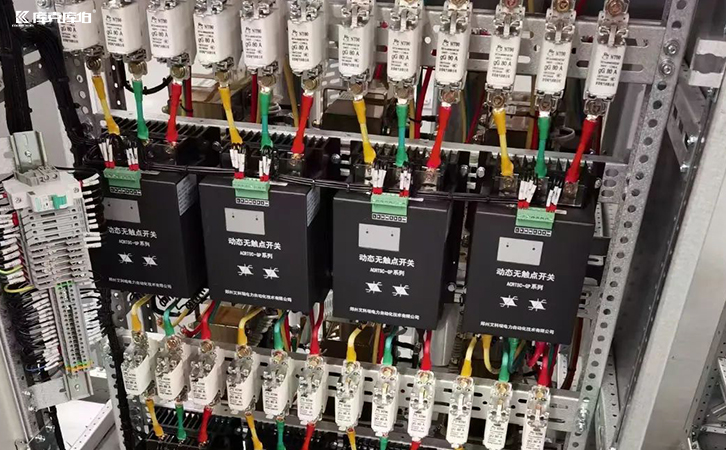

一、为何要关注三相电压不平衡?
在理想状态下,三相电源应是完美平衡的。但当您发现设备运行异常,测量到三相电压不一致时,通常意味着系统存在隐患。这种不平衡会直接导致:
1.电机转矩脉动,产生异常振动和噪音。
2.线路和电机额外发热,效率降低,寿命缩短。
3.模块自身承受不均流,可能使其中一相可控硅因过流而提前损坏。
二、三相电压为何不平衡?
1.触发脉冲问题(最常见原因)
这是导致输出电压不平衡的首要元凶。可控硅的导通角由触发脉冲的时序精确控制。
-触发脉冲丢失或不同步:如果其中一相或两相的触发脉冲未能准时到达,甚至完全丢失,则该相无法正常导通或导通角不一致,导致输出电压严重不对称。
-脉冲信号受到干扰:控制板与模块之间的连接线可能受到电磁干扰,导致脉冲波形畸变,使得可控硅误触发或不触发。
-触发板本身故障:触发电路的电子元件(如脉冲变压器、光耦)老化或损坏,造成输出脉冲异常。

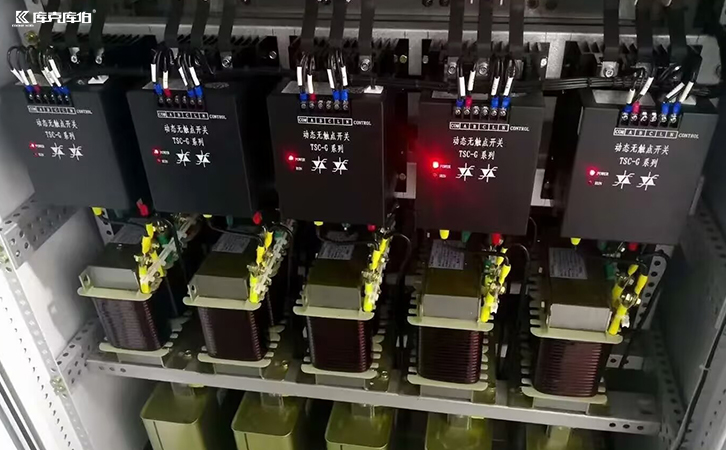

2.模块自身硬件故障
-单个可控硅芯片损坏:某一相的一个或多个可控硅因过流、过压或过热而击穿短路或开路。短路会导致该相电压异常低,开路的则可能导致电压完全缺失。
-门极性能退化:某个可控硅的门极触发灵敏度下降,需要更高的触发电流或电压才能导通,导致该相导通延迟。
-连接点松动或腐蚀:模块内部的焊接点、外部电源线与端子的连接点出现松动、氧化,引入额外的接触电阻,造成压降不均。

总结而言,可控硅晶闸管模块三相电压不一样是一个系统性问题,其根源可能隐藏在控制信号、模块硬件、外部电源或负载的任何一个环节。从常见的触发脉冲异常到潜在的模块内部损坏,要求我们必须具备系统性的排查思路。
