晶闸管模块输出电压的解决方法

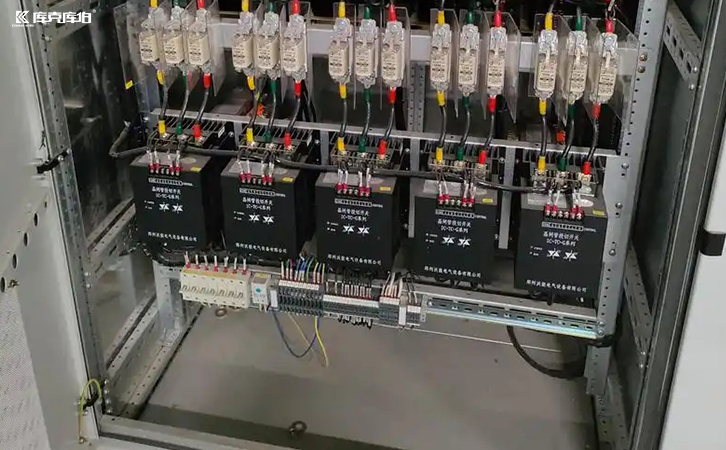

晶闸管模块作为电力电子控制的核心元件，广泛应用于调光、调速、温控及功率调节等场景。然而，输出电压不稳定、波动大等问题时常困扰着使用者。那么，晶闸管模块输出电压的解决方法有哪些？

一、输出电压不稳定的常见原因

1.触发电路问题：触发脉冲不稳定、相位不同步或触发功率不足会导致晶闸管导通角不一致，进而引起输出电压波动。

2.负载特性不匹配：负载类型（阻性、感性或容性）与晶闸管模块不匹配，特别是感性负载产生的反向电动势可能干扰正常导通。

3.电源质量差：输入电源电压波动、谐波含量高或三相不平衡会直接影响输出稳定性。

4.散热不良：晶闸管模块过热会导致性能下降，导通特性改变，进而影响输出电压精度。

5.参数设置不当：控制信号与实际需求不匹配，如最小导通角设置过大或控制电压范围不合理。

二、系统解决方案

1.优化方案：确保触发脉冲具有足够的幅值（通常大于3V）和陡峭的前沿。对于三相系统，需保证各相触发脉冲对称度误差小于1%。可采用数字触发器替代模拟电路，提高相位控制精度。添加脉冲变压器隔离，增强抗干扰能力。

2.负载匹配与保护措施：针对感性负载，增加续流二极管以消除反向电动势影响。对于容性负载，串联限流电阻防止浪涌电流。根据负载特性调整最小导通角，避免“死区”现象。安装合适的滤波电路，减少谐波影响。

三、电源质量改善方法

在输入侧增加稳压装置或隔离变压器，减少电网波动影响。安装电源滤波器，抑制高频干扰。对于三相系统，确保输入电压平衡度在±5%以内。必要时增加无功补偿装置。

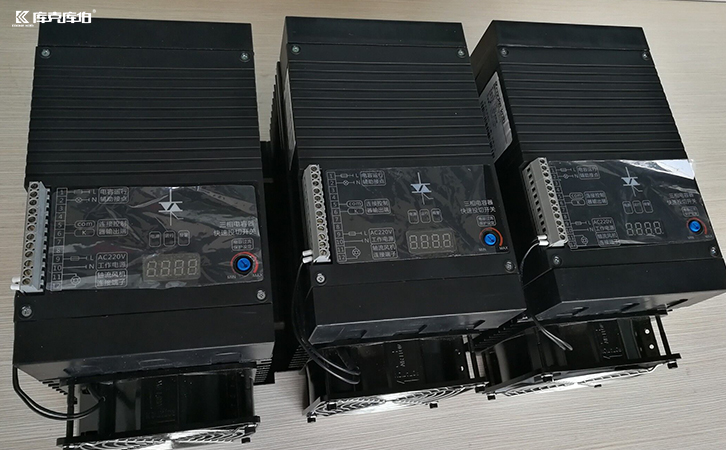

四、散热系统强化

确保散热片与晶闸管接触良好，导热硅脂涂抹均匀。根据实际功率计算所需散热面积，必要时增加风扇强制风冷。保持模块周围空气流通，避免高温环境运行。

对于输出电压周期性波动问题，检查同步信号是否稳定。若输出电压完全无法调节，重点检测触发脉冲是否正常到达控制极。模块运行噪音大伴随输出不稳时，通常存在散热不良或负载短路可能。
