滤波电抗器串联或并联投入的依据

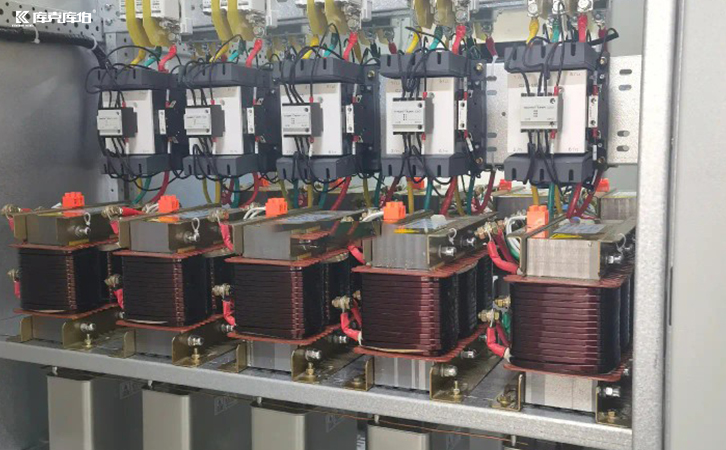

在电力系统和工业电气设备中，滤波电抗器是抑制谐波、改善电能质量的“幕后功臣”。然而，许多工程师和运维人员常面临一个关键问题，滤波电抗器应该串联还是并联投入系统？

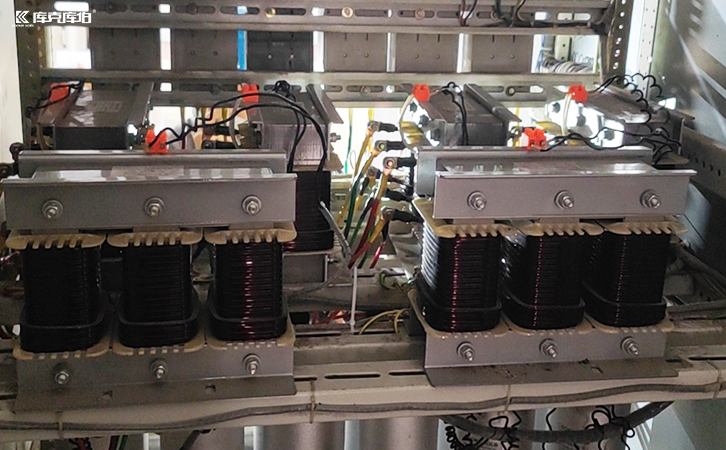

一、串联投入的主要依据

1.需要限制电容器合闸涌流

在无功补偿柜中，电容器投入瞬间会产生高达额定电流数十倍的涌流。串联一个小百分比电抗器（如1%或0.5%电抗率），能有效限制该涌流，保护电容器和投切开关（如晶闸管、接触器）免受冲击，大幅延长设备寿命。这是低压无功补偿领域的标准做法。

2.需要提高线路阻抗以均流或限流

在多条并联电容器支路中，串联电抗器可以提高各支路阻抗，促使电流均匀分配，防止因阻抗差异导致某一路过载。同时，在短路容量较大的系统中，串联电抗器可以起到限流作用，降低故障电流水平。

3.需要防止系统背景谐波放大

系统侧存在的背景谐波电压，可能在与电容器结合时发生并联谐振，导致谐波被严重放大。串联电抗器可以偏移谐振点，规避主要的谐波次数，这是系统安全运行的重要考量。

二、并联投入的主要依据

1.需要为宽频谐波或高频噪声提供通路

当系统谐波成分复杂（如变频器、开关电源产生的高频谐波），或需要抑制电磁干扰（EMI） 时，并联电抗器（常称“交流电抗器”或“进线电抗器”） 被并联在电源进线侧。它与线路对地电容等形成高频电流的泄放路径，阻止谐波注入上游电网，满足电能质量标准和EMC要求。

2.需要实现动态无功补偿与谐波治理的融合

在有源滤波（APF）或静止无功发生器（SVG）等主动补偿装置中，有时会并联一个电抗器，它与装置输出的高频PWM电压中的开关次谐波相互作用，起到平滑电流、降低设备开关损耗、提高整机效率的作用。

总而言之，滤波电抗器串联或并联投入的依据，核心在于“对症下药”。串联方式主要用于针对特定谐波的滤除、限制涌流及防止谐波放大，其作用精准且与电容器紧密配合。并联方式则侧重于宽频谐波抑制、提供旁路通路及系统阻尼，其布局更具灵活性。
