无功补偿柜一般安装在滤波柜前还是后

在工业电力系统设计中，无功补偿柜和滤波柜是改善电能质量的关键设备。这两者的安装顺序直接关系到系统运行的安全性和补偿效果。无功补偿柜究竟应该安装在滤波柜之前还是之后？

一、无功补偿柜与滤波柜的功能定位

要理解安装顺序问题，首先需要明确两者的核心功能：

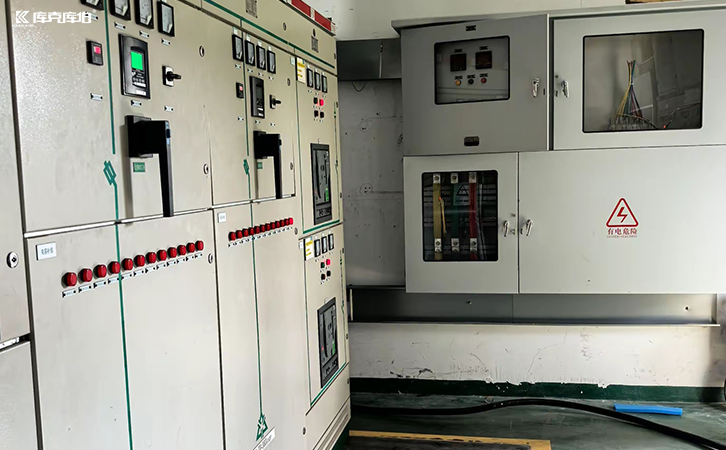

1.无功补偿柜：主要功能是提供无功功率，提高系统功率因数，减少线路损耗和电压降，提升变压器带载能力。通常采用电容器组作为补偿元件。

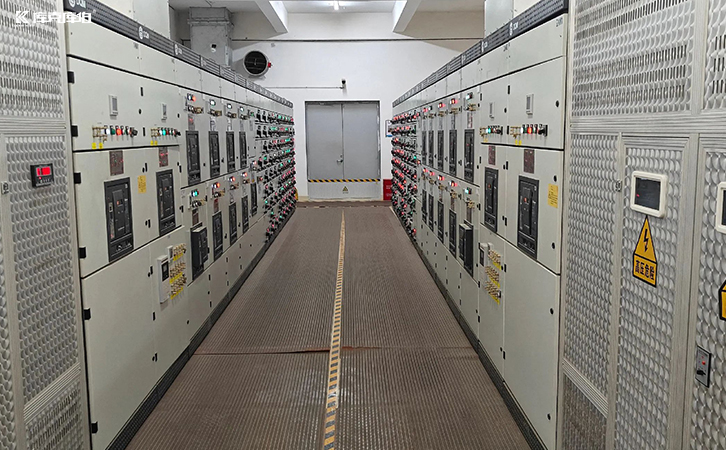

2.滤波柜：主要功能是滤除电力系统中的谐波电流，防止谐波在系统中传播和放大，保护敏感设备免受谐波干扰和损害。

二、传统安装顺序：补偿在前，滤波在后

1.传统的工业配电系统中，最常见的安装顺序是：进线开关→ 无功补偿柜 → 滤波柜 → 负载。

2.现代方案：滤波在前，补偿在后的优势

随着电力电子技术发展，新型的无功补偿与滤波综合解决方案提供了另一种思路：进线开关→ 滤波柜 → 无功补偿柜 → 负载。

三、无功补偿与滤波装置的安装顺序决策，主要取决于：

1.系统谐波评估结果：

   -当总谐波畸变率(THDi)15%时：通常可以采用先补偿后滤波或综合解决方案

   -当THDi15%时：强烈建议先滤波后补偿或采用有源综合装置

2.负载特性分析：

   -以变频器、中频炉、整流设备为主的非线性负载系统：应先考虑滤波

   -以电动机、变压器为主的线性负载系统：可优先考虑补偿

3.电容器组设计：

   -如果采用抗谐型电容器（如带串联电抗器的滤波补偿模块），可以在一定谐波环境下直接使用

   -标准电容器必须配合滤波装置使用，且应置于滤波器下游

无功补偿柜与滤波柜的安装顺序没有绝对的正确答案，而是需要根据具体系统的谐波状况、负载特性、设备类型和投资预算综合决定。在传统工业应用中，先滤波后补偿通常是更稳妥的选择，能够有效保护电容器并提升系统稳定性。
