输入电抗器和输出电抗器可以互换吗

在变频器、伺服系统等电力电子设备的安装与维护中，电抗器是常见的配套组件。许多工程师在面对“输入电抗器”和“输出电抗器”时，可能会产生一个疑问：它们外观相似，能否互换使用？

一、核心功能定位：两者为何不同

要理解能否互换，首先必须明确它们在电路中的角色。

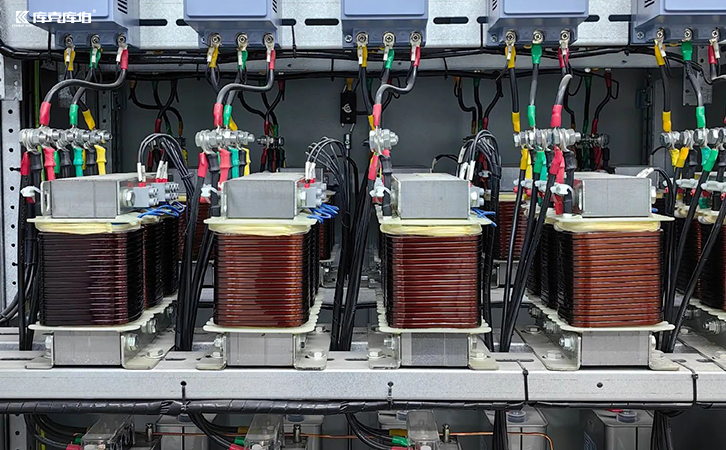

1.输入电抗器：系统的“守门员”

输入电抗器串联在电网（电源）与变频器输入端之间，其主要使命是：

-抑制电网侧谐波：限制变频器整流环节产生的高次谐波电流注入电网，避免污染公共电网，符合电能质量标准。

-保护变频器：平滑电网电压突变（如浪涌、尖峰），降低电网不平衡对整流单元的影响，延长直流母线电容寿命。

-限制冲击电流：在合闸瞬间，抑制过高的浪涌电流。

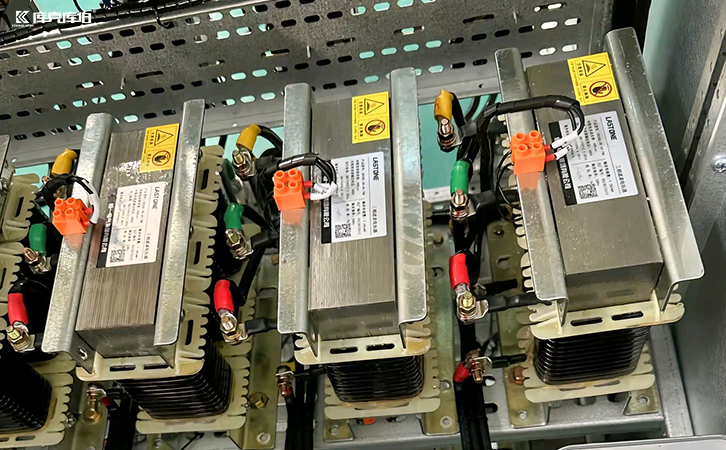

2.输出电抗器：电机的“护航员”

输出电抗器串联在变频器输出端与电机之间，其核心任务是：

-保护电机绝缘：抑制变频器输出的高频PWM脉冲电压（du/dt）和尖峰电压，减少对电机绝缘的应力，防止匝间击穿，延长电机寿命。

-降低输出侧干扰：减少高频辐射和传导干扰，避免影响周边敏感设备。

-平滑电流波形：在长电缆传输时，补偿电缆分布电容的影响，抑制高频振荡和峰值电流，防止设备过热或误跳闸。

二、可以互换吗？

强行互换可能导致以下严重后果：

1.设备损坏：输入电抗器用于输出端会因高频损耗而过热烧毁；输出电抗器用于输入端可能因饱和或参数不匹配而失效。

2.功能失效：互换后无法实现原有的滤波或保护功能，导致电网谐波超标，或电机承受过高电压应力而损坏。

3.系统故障：可能引起变频器报过流、过压故障，或导致电机运行异常、发热、噪音增大。

4.安全隐患：设备过热、绝缘击穿可能引发短路、火灾等安全事故。

总而言之，输入电抗器和输出电抗器是功能、设计和参数上均针对特定场景优化的专用器件，二者绝不能互换使用。它们如同守护电力电子系统前后两扇大门的“专职卫士”，职责分明，各司其职。输入电抗器专注于净化来自电网的干扰并保护变频器，而输出电抗器则致力于将变频器输出的“粗糙”电能打磨平滑，以确保电机的安全稳定运行。
