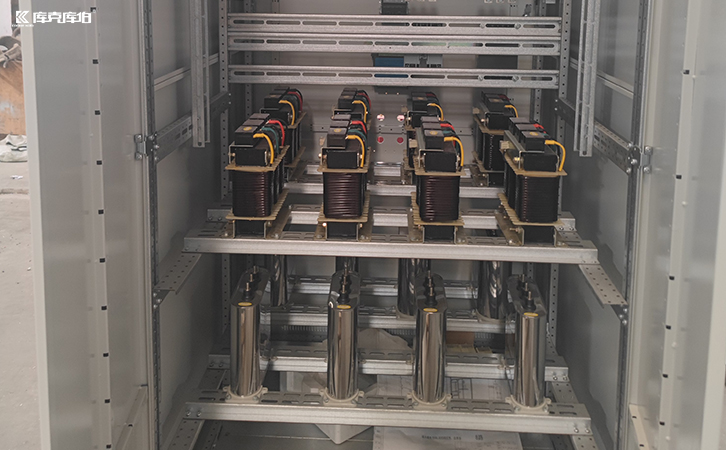

无功补偿成套装置都需要包含什么

在电力系统中，无功补偿成套装置是提升电能质量、降低线路损耗和优化用电成本的关键设备。一套完整的无功补偿装置不仅仅是几个电容器的简单组合，而是一个功能完备、协同工作的系统。本文将为您详细解析无功补偿成套装置必须包含的核心组成部分及其功能。

一、无功补偿成套装置的基本构成

1.无功补偿控制器-装置的“大脑”

无功补偿控制器是整个系统的核心控制单元，负责监测、计算和控制补偿过程：

-实时监测功能：连续监测电网电压、电流、功率因数等关键参数

-智能决策能力：根据预设的功率因数目标值，自动计算所需补偿容量

-投切控制：精确控制电容器组的投入与切除

-保护功能：具备过压、欠压、过流、谐波超限等保护判断

-通讯接口：支持RS485、以太网等通讯方式，实现远程监控

2.补偿电容器组-装置的“心脏”

电容器是产生无功功率的主要元件，通常以分组形式配置：

-类型选择：包括自愈式低压电力电容器、滤波电容器等

-容量配置：采用多组小容量电容器组合，实现精细补偿

-投切方式：支持等容或不等容配置，提高补偿精度

-安全设计：内置放电电阻、过压力保护等安全装置

3.投切开关器件-装置的“执行机构”

负责电容器组的接入与断开，常见类型包括：

-接触器投切：经济实用，适用于负载相对稳定的场合

-晶闸管投切：无触点、快速响应，适合负载波动频繁的场景

-复合开关：结合两者优点，实现零电压投入、零电流切除

-专用断路器：提供短路保护功能

无功补偿成套装置是一个由控制器、电容器、投切开关、保护元件及配套结构组成的完整系统。每个组成部分都承担着特定功能，共同确保装置安全、可靠、高效地运行。在选择和配置无功补偿装置时，必须综合考虑负载特性、电网状况、环境条件等多重因素，确保各组件匹配协调。
