低次谐波的有效治理设备有哪些

在电力系统中，低次谐波（通常指2次至25次谐波）是导致电能质量下降的主要因素之一。它们不仅影响电气设备的正常运行，还可能引发设备过热、效率降低、甚至损坏等问题。因此，选择高效、可靠的谐波治理设备至关重要。

一、什么是低次谐波及其危害？

低次谐波主要指频率为基波频率整数倍的电流或电压分量，常见于非线性负载设备（如变频器、整流器、电弧炉等）。其危害包括：

-设备过热：谐波导致电机、变压器等设备铁损和铜损增加。

-能效降低：增加线路损耗，影响供电效率。

-干扰系统：导致保护装置误动作，影响通信系统。

-缩短设备寿命：长期运行可能损坏电容器、电缆等元件。

二、主流低次谐波治理设备

1.无源滤波器（PPF）

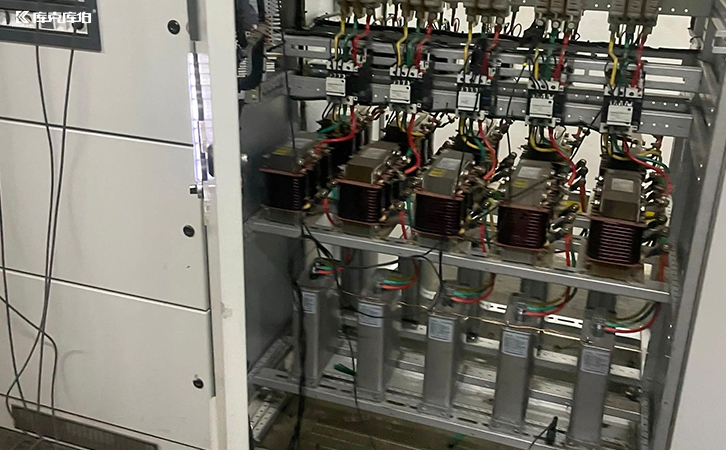

无源滤波器由电容器、电抗器和电阻器组合而成，针对特定谐波频率提供低阻抗通路，从而吸收谐波电流。

-优点：结构简单、成本低、可靠性高，适用于稳定负载场景。

-缺点：仅能滤除固定频率谐波，可能引发系统谐振。

-适用场景：谐波成分稳定、负载变化不大的工业环境。

2.有源滤波器（APF）

有源滤波器通过实时检测谐波电流，生成反向补偿电流注入系统，实现动态谐波抵消。

-优点：响应速度快、可同时滤除多次谐波、自适应性强。

-缺点：成本较高，对控制技术要求高。

-适用场景：负载波动大、谐波复杂的场合，如数据中心、医院、半导体工厂。

3.谐波抑制变压器

通过特殊设计的绕组结构，抑制特定次数谐波的传递，减少对上级电网的影响。

-优点：无需额外配置，安装简便。

-适用场景：局部负载谐波隔离，如商业建筑、小型工厂。

三、如何选择适合的治理设备？

选择谐波治理设备时需综合考虑以下因素：

1.谐波特性：分析谐波次数、含量及波动情况。

2.负载类型：区分工业负载、商业负载或混合负载。

3.成本预算：权衡初期投资与长期节能效益。

4.系统兼容性：避免设备引发谐振或干扰现有系统。

5.扩展需求：预留未来负载增加的治理能力。

低次谐波治理是保障电力系统安全、高效运行的关键环节。从经典的无源滤波器到智能化的有源滤波器，每种设备都有其适用场景。通过科学分析谐波特征，合理选择治理方案，不仅能有效消除谐波危害，还能提升能效、延长设备寿命。
