如何避免晶闸管开关频繁跳闸

晶闸管作为关键的电力电子开关器件，在各类变流、调压及软启动装置中应用广泛。其频繁跳闸不仅影响系统连续运行，更可能预示潜在的设备隐患或设计缺陷。本文从多个维度系统探讨跳闸诱因及应对策略，旨在提供一套工程化的解决方案。

一、深入剖析跳闸的根本诱因

1、过电流与浪涌冲击

晶闸管承受的电流超过其额定通态电流（IT(RMS)）或能够承受的非重复性浪涌电流（ITSM）时，内部结温急剧上升，触发过流保护。这常发生于：

*负载突变（如电机直接启动）

*输出短路故障

*交流侧电压异常波动

2、过热失效与散热设计

结温（Tj）超过允许最大值是晶闸管失效的主因。除电流外，散热不足是关键：

*散热器选型过小或热阻过大

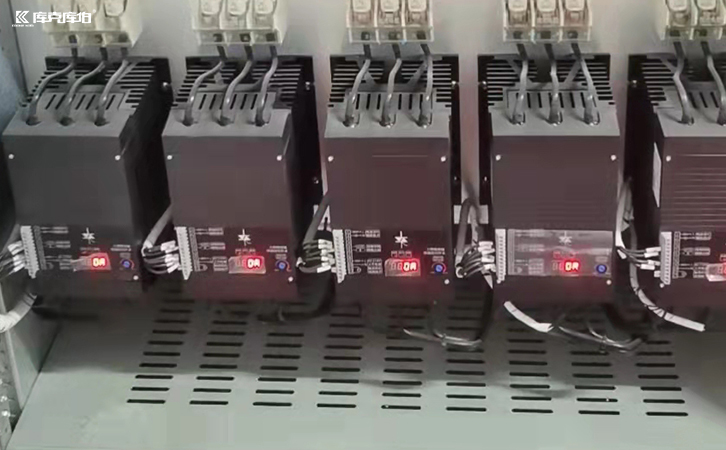

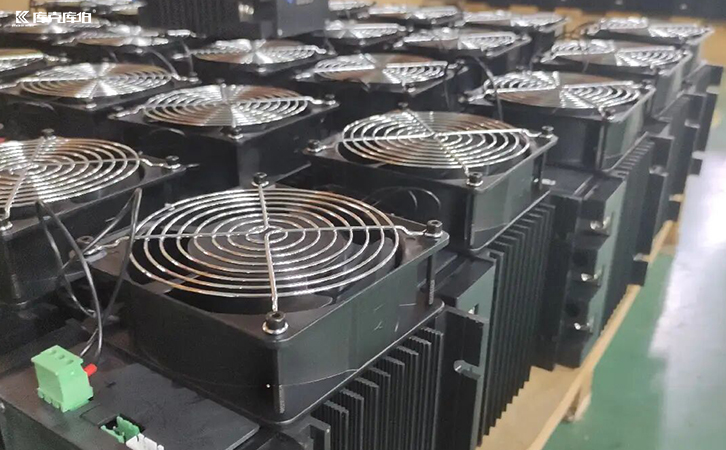

*风扇故障或风道堵塞导致冷却失效

*安装时导热硅脂涂抹不均或接触面不平整

*环境温度超出设计范围

二、如何避免晶闸管开关频繁跳闸？

1、精准选型与冗余设计

*电流电压裕量：根据负载特性（尤其是启动、突变特性），选取额定电流电压留有充足裕度（通常建议1.5-2倍以上）的器件。

*考虑谐波环境：在谐波严重的电网中，需评估谐波电流带来的附加发热，并据此放大选型。

*散热系统量化设计：精确计算系统热阻与最大功耗，确保在最恶劣工况下结温低于安全限值。强制风冷散热器需有冗余风扇。

2、完善保护与缓冲网络

*过电压吸收：在交流侧和直流侧，合理配置RC吸收回路、压敏电阻或瞬态抑制二极管，以钳制电压尖峰。

*dv/dt抑制：在晶闸管两端并联RC电路，有效降低关断期间的电压上升率。

*过电流保护协同：设置快速熔断器作为最后防线，但更重要的是利用霍尔传感器与控制器配合，实现分级保护：先于过流严重前，通过调节触发角或暂时关断来限流。

*物理隔离与屏蔽：驱动信号线采用双绞屏蔽线，远离动力线布置，减少干扰。

避免晶闸管开关频繁跳闸，绝非简单地调高保护阈值或更换更大器件。它要求工程师以系统性思维，从“器件-电路-控制-环境” 四个层面进行闭环分析。
