干式空心电抗器接地要求

干式空心电抗器作为电力系统中的核心感性元件，其接地处理直接影响设备安全与系统稳定。不同于油浸式电抗器或带有铁芯的设备，其全绝缘、无铁芯的开放式结构使得接地系统设计具有特殊性和复杂性。规范的接地不仅是防雷、防过电压的基本要求，更是抑制电磁干扰、保障运行人员安全的关键技术措施。

一、接地系统的功能定位与结构解析

1.1 接地系统的多重防护功能

干式空心电抗器的接地系统承担着多重关键任务：首先，为正常运行时的泄漏电流与故障时的短路电流提供安全泄放通道；其次，均衡多相并联绕组的对地电位，防止局部放电与绝缘加速老化；最后，为配套的避雷器与放电间隙提供有效接地基准。

1.2 结构特性对接地设计的特殊要求

因其“空心”与“干式”结构，绕组层间与匝间存在显著的对地分布电容。不完善的接地可能引发不均匀的电容电流分布，导致局部过热或电应力集中。

二、分级接地技术要求与实施要点

2.1 主接地网的基础性要求

电抗器本体必须通过专用接地端子与主接地网可靠连接，接地导体的截面积需根据系统最大短路电流与持续时间计算确定，且不应小于电力设备接地导体的通用规范最小值（通常不低于50mm²铜材或等效导电能力）。

2.2 支架与金属附件的等电位接地

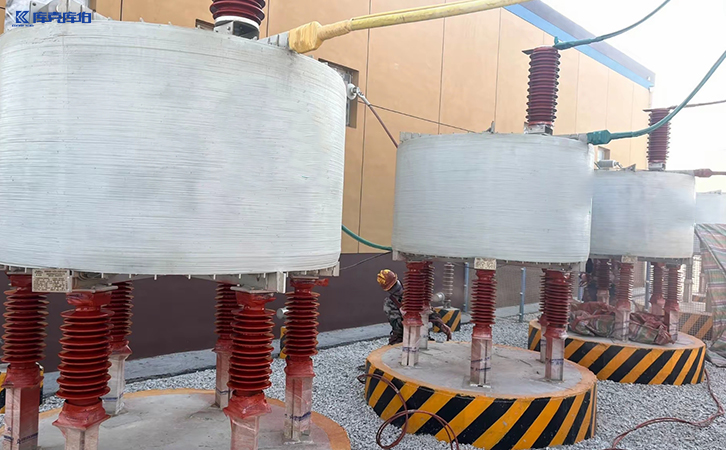

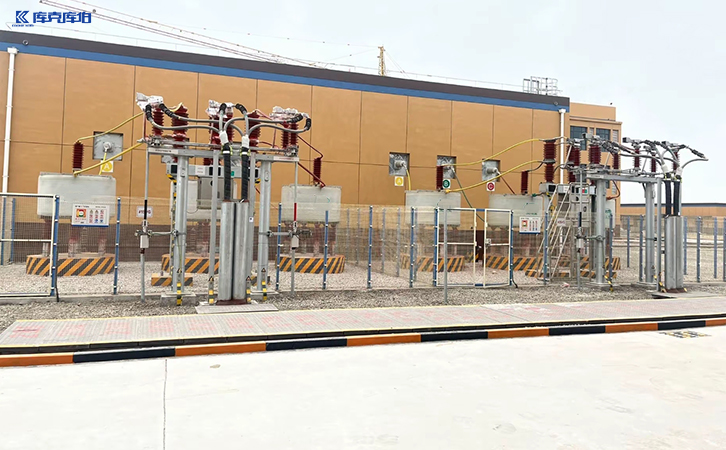

支撑电抗器的混凝土支柱内的钢结构、所有金属紧固件、防护围栏及底座等，均需与主接地网实现等电位连接。

三、电磁兼容与高频接地考量

3.1 高频噪声的疏导路径

电抗器在投切或系统故障时会产生高频暂态过程。为此，常在设备底座与接地网之间增设高频低阻抗路径，如采用短而宽的铜带或铜绞线，以有效泄放高频能量，减少对二次控制系统的电磁干扰。

3.2 接地导体布局的防涡流设计

在强交变磁场区域，所有接地导体的敷设应尽可能沿磁力线平行方向布置，避免导体环路切割磁力线。若必须穿越磁场区域，应采用多根导体并联且正反向布置，使感应电动势相互抵消。

干式空心电抗器的接地核心在于构建一个低阻抗、等电位、抗干扰且与设备电磁特性相匹配的接地网络。只有严格遵循设备制造商的特定指引，并结合现场的系统条件进行精细化设计与施工，才能确保这一强电磁设备在全生命周期内的安全、稳定与高效运行。
