纯电容补偿时遇到高次谐波如何解决

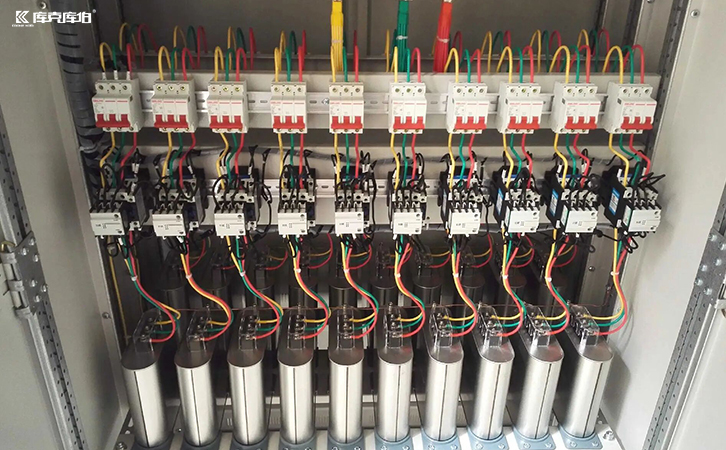

在工业配电系统中，无功补偿是提高功率因数、降低线路损耗的重要手段。其中，纯电容补偿因结构简单、成本较低，被广泛应用于各类低压配电柜和无功补偿装置中。然而，在现代工业环境中，变频器、整流设备和电力电子装置数量不断增加，高次谐波问题也随之凸显。

那么，纯电容补偿时遇到高次谐波如何解决？

一、高次谐波对纯电容补偿系统的影响

1.电容器发热严重

当电容器吸收大量谐波电流时，内部损耗会明显增加，导致温度升高。如果长期处于这种状态，可能出现鼓包、漏油甚至击穿故障。

2.补偿设备频繁故障

高次谐波会影响无功补偿控制器的判断精度，使投切装置频繁动作，从而降低系统稳定性。

3.电能质量下降

谐波放大会导致电压波形畸变，影响电机和其他精密设备的正常运行，严重时还可能造成继电保护误动作。

二、解决纯电容补偿谐波问题的有效措施

1.串联滤波电抗器

在电容器前串联滤波电抗器，是解决谐波问题最常见的方法。电抗器可以改变系统的谐振频率，避免电容器与电网产生谐振，同时限制谐波电流进入补偿装置。

这种方式能够在保持无功补偿效果的同时，提高系统的安全性。

2.采用滤波补偿装置

对于谐波含量较高的工业系统，可以使用滤波补偿装置。这类装置通过特定参数设计，可以在补偿无功功率的同时吸收部分谐波电流，从而改善电能质量。

3.配置有源滤波设备

在一些谐波污染严重的场景中，仅靠传统补偿设备可能无法完全解决问题。此时可以安装有源电力滤波器，通过实时检测谐波并注入反向电流，实现动态谐波治理。

综上所述，当纯电容补偿时遇到高次谐波，往往是由于非线性负载和系统谐振共同作用导致的。如果不及时处理，可能会对电容器和配电系统造成严重影响。
