晶闸管开关触发电压一般要多少伏

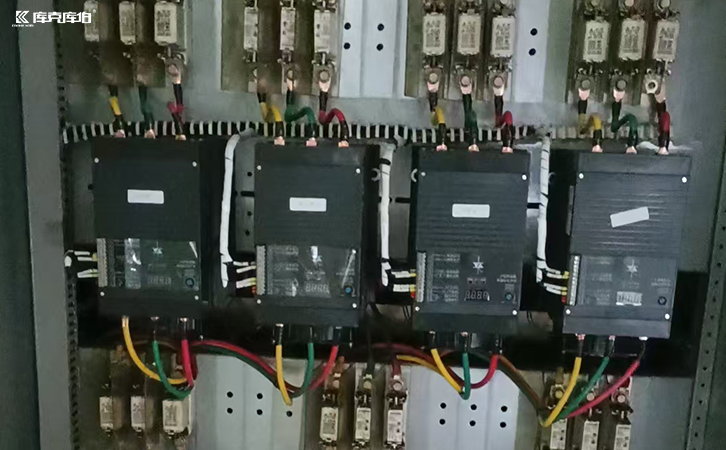

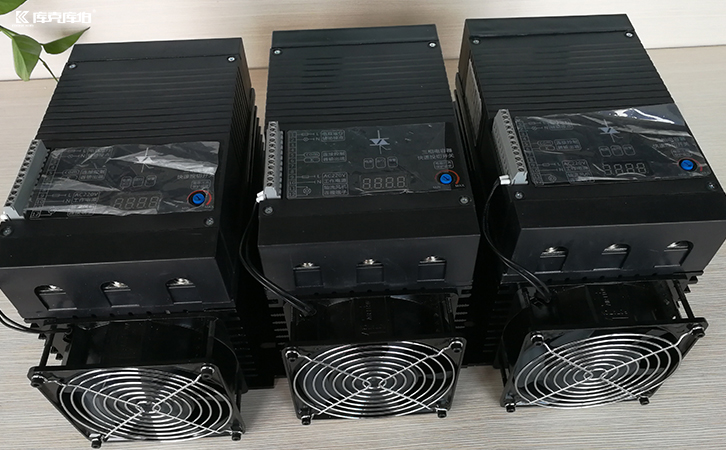

在现代无功补偿装置和电力电子设备中，晶闸管开关因具备响应速度快、无机械触点以及投切冲击小等特点，被广泛应用于动态无功补偿系统和电容器投切装置中。而在晶闸管开关的实际应用中，一个经常被关注的问题就是：晶闸管开关触发电压一般要多少伏？

一、晶闸管开关触发电压的基本范围

在常见的工业应用中，晶闸管开关的触发电压通常由控制电路提供。一般来说，晶闸管的触发电压多在1伏到3伏之间，而触发电流通常在几十毫安到几百毫安不等。

不过，在实际设备中，控制模块通常不会直接输出这么低的电压，而是通过驱动电路进行放大和隔离，使触发信号更加稳定可靠。因此，在一些成套设备中，控制电压可能会设计为5V、12V或24V等标准控制电压，再通过内部电路转换为适合晶闸管触发的信号。

二、晶闸管触发电压与驱动电路的关系

1.驱动电路提供稳定触发信号

晶闸管开关通常由专用驱动电路控制，这些电路的作用是将控制器发出的信号转换成稳定的触发脉冲。通过这种方式，可以确保晶闸管在需要导通的时刻迅速响应。

2.隔离电路保障系统安全

在电力系统中，晶闸管开关通常工作在较高电压环境下，因此驱动电路往往需要通过光耦或脉冲变压器进行电气隔离。这样既能保证触发信号稳定，也能保护控制系统免受高压影响。

三、影响晶闸管触发电压的主要因素

1.器件型号不同

不同型号的晶闸管，其触发电压和触发电流参数也会有所不同。在进行设备设计时，需要根据具体器件参数进行匹配。

2.工作温度变化

晶闸管的触发特性会随着温度变化而发生一定改变。例如在温度较高时，触发电压可能会略有下降，因此在设计驱动电路时通常会预留一定裕量。

3.控制系统稳定性

如果控制电源波动较大，或者触发信号不稳定，也可能影响晶闸管正常导通。因此，稳定的控制电源对于保证触发效果同样非常重要。

综上所述，晶闸管开关触发电压一般在1V到3V左右，但在实际应用中通常通过驱动电路和控制系统进行综合设计，以保证触发信号稳定可靠。
