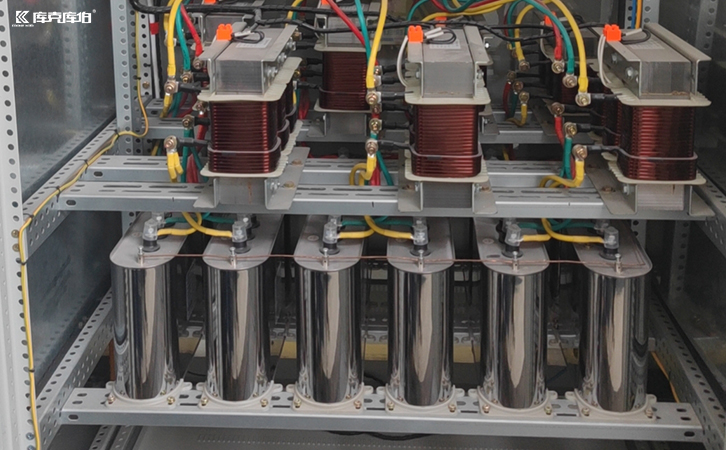

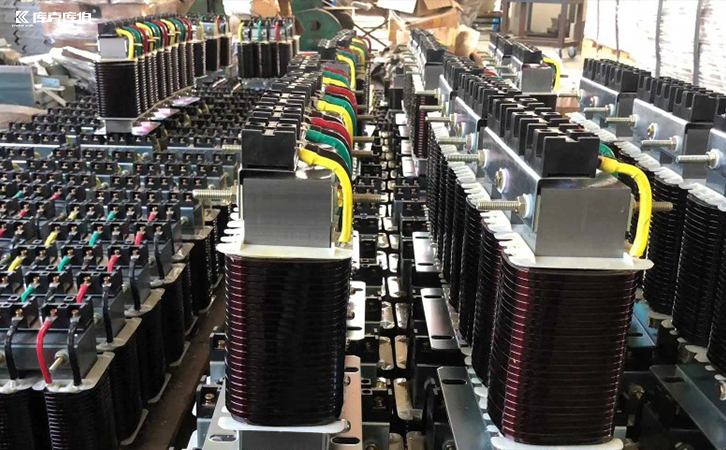

14%滤波电抗器主要滤除几次谐波

在现代工业配电系统中，大量使用变频器、整流设备以及各类电力电子装置，这些设备在运行过程中容易产生谐波电流。如果谐波含量过高，不仅会影响电能质量，还可能对电容器、电缆以及变压器等设备造成损害。因此，在无功补偿系统中常常会配置滤波电抗器来抑制谐波影响。

在实际工程设计中，不同电抗率的滤波电抗器适用于不同的谐波环境，其中14%滤波电抗器是一种较为特殊的配置。那么，14%滤波电抗器主要滤除几次谐波？

一、14%滤波电抗器的基本含义

滤波电抗器的“14%”通常指的是电抗率，也就是电抗器在额定条件下的感抗与电容器容抗之间的比例关系。通过这种比例配置，可以改变电容器与电抗器组成的回路谐振频率。

在无功补偿系统中，当电抗器与电容器串联后，会形成一个特定的谐振点，这个谐振点决定了系统对不同频率谐波的抑制能力。

二、14%电抗率对应的谐振频率

在常见的50Hz电力系统中，不同电抗率对应不同的谐振频率。例如：

1.5%电抗器通常对应约210Hz左右的谐振频率

2.7%电抗器对应约189Hz左右

3.14%电抗器的谐振频率则更低

一般情况下，14%滤波电抗器的谐振频率大约在134Hz左右，这一频率介于2次和3次谐波之间。因此，它主要用于抑制或避开低次谐波对系统的影响。

三、14%滤波电抗器主要针对的谐波

1.抑制3次谐波影响

在一些特殊工业场合，例如含有大量单相整流设备或非线性负载的系统中，3次谐波可能较为明显。14%滤波电抗器由于谐振频率较低，可以有效避免系统在3次谐波附近发生谐振。

2.防止低次谐波放大

低次谐波对电力系统影响较大，如果无功补偿装置设计不合理，可能会形成谐振，从而放大谐波电流。通过使用14%电抗率的滤波电抗器，可以改变系统阻抗特性，从而降低谐波放大的风险。

综上所述，14%滤波电抗器主要通过降低系统谐振频率来抑制低次谐波影响，尤其能够有效避免3次谐波附近的谐振问题。在谐波较严重的工业电力系统中，这种电抗率配置能够发挥重要作用。
