变压器要如何配置补偿设备

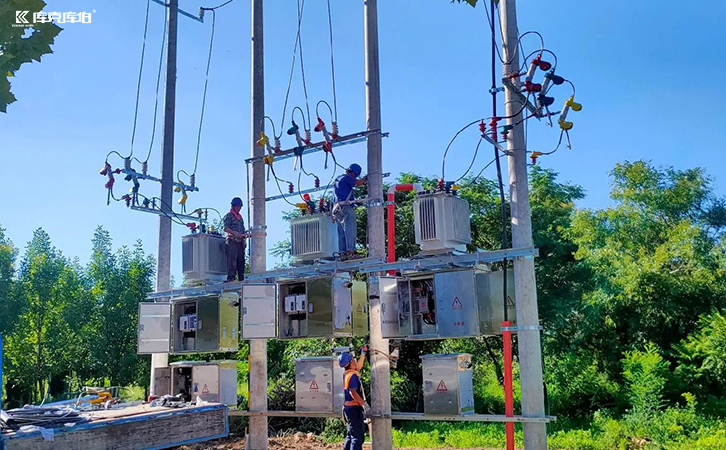

在工业配电系统中，变压器是连接电网与用户负载的重要设备，它承担着电能转换和分配的核心任务。如果无功功率得不到合理补偿，就会导致功率因数下降、线路损耗增加以及电压质量下降等问题。因此，很多企业都会在变压器侧配置无功补偿设备。那么，变压器要如何配置补偿设备，才能既提高电能利用效率，又确保电力系统稳定运行呢？

一、根据变压器容量确定补偿容量

在为变压器配置补偿设备时，首先需要考虑的是变压器的额定容量。一般情况下，补偿容量需要根据负载类型和功率因数水平进行计算。

在工业配电系统中，补偿容量通常按照变压器容量的一定比例进行配置。例如在负载以电动机等感性设备为主的情况下，补偿容量可能需要达到变压器容量的20%至40%左右。通过合理计算，可以确保补偿设备既不会不足，也不会出现过补偿问题。

二、根据负载特性选择补偿方式

不同企业的用电设备类型差异较大，因此补偿方式也需要根据负载特性来确定。

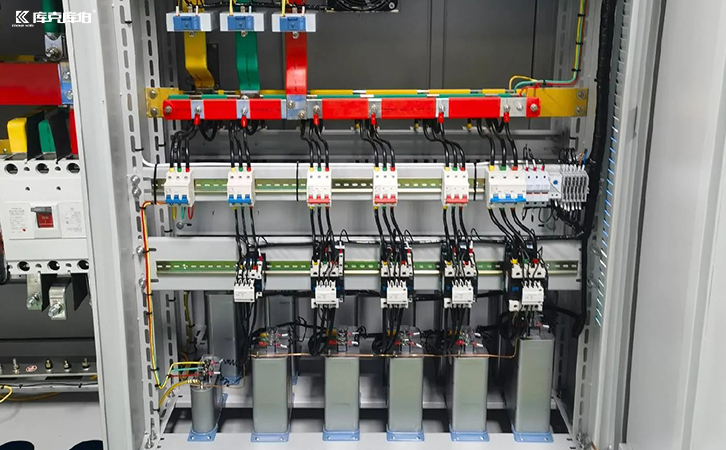

如果系统负载较为稳定，可以选择传统的电容器补偿装置。这种方式结构简单、成本较低，适合大多数普通工业场景。

而对于负载变化较快或冲击性较强的系统，则更适合采用动态无功补偿设备。这类设备能够快速响应负载变化，保持功率因数稳定，从而提高系统运行效率。

三、考虑谐波因素配置滤波设备

在现代工业电网中，大量变频器和电力电子设备的使用，使电网中谐波含量增加。如果在这种环境下直接配置电容器补偿设备，可能会产生谐振现象，从而影响系统安全。

因此，在谐波较多的系统中，通常需要在补偿装置中加入滤波电抗器或其他谐波治理设备。通过合理设计滤波回路，可以减少谐波对电容器和变压器的影响，从而提高系统稳定性。

综上所述，变压器要如何配置补偿设备需要从变压器容量、负载特性、谐波情况以及安装方式等多个方面进行综合考虑。通过合理设计补偿方案，不仅可以提高功率因数，还能减少线路损耗并改善电能质量。
