滤波电抗器和有源滤波器谐波治理效果对比

在现代工业配电系统中，谐波问题愈发普遍。变频器、整流设备、电弧炉等非线性负载的大量应用，使电网谐波含量持续上升，进而影响设备寿命与系统稳定性。因此，选择合适的谐波治理方案尤为关键。

在众多治理手段中，滤波电抗器与有源滤波器（APF）是最常见的两类设备。那么，它们在谐波治理中的效果究竟有何差异？哪种更适合实际应用？

一、两种设备的基本原理对比

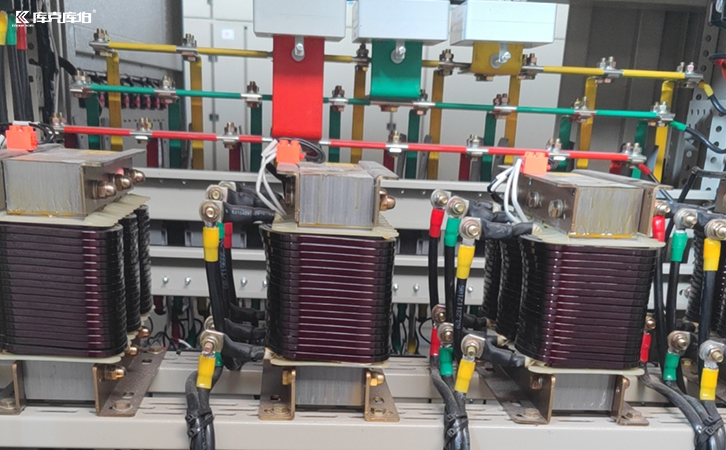

1、滤波电抗器：被动抑制谐波

滤波电抗器通常与电容器串联组成LC滤波回路，通过调谐特定频率来抑制某一或某几次谐波。

其核心特点是：利用阻抗特性“吸收”或“阻断”谐波，主要针对固定频率谐波（如5次、7次），属于被动式治理方式。

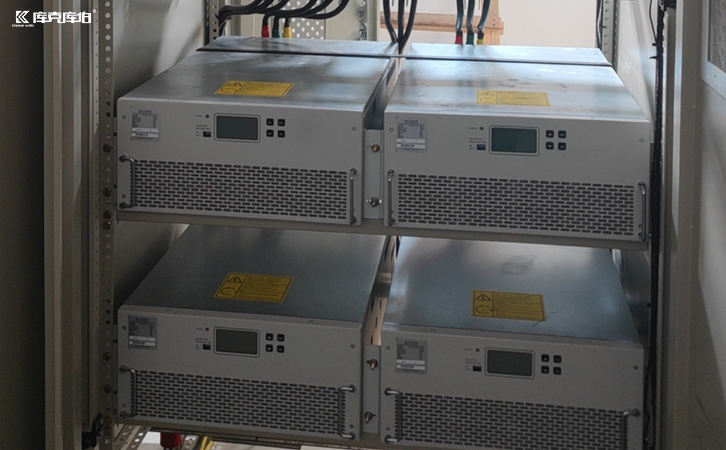

2、有源滤波器（APF）：动态补偿谐波

有源滤波器通过实时检测电网谐波电流，并生成反向补偿电流，实现谐波抵消。

其核心特点是：实时跟踪谐波变化，可同时治理多次谐波，属于主动式智能控制设备。

二、谐波治理效果对比

1、治理精度

滤波电抗器：针对特定谐波效果较好，但对其他谐波无明显作用

APF：可对2~50次谐波进行综合治理，精度更高

2、动态响应能力

滤波电抗器：参数固定，无法随负载变化调整

APF：毫秒级响应，适应负载波动

3、谐振风险

滤波电抗器：可能与系统发生并联或串联谐振

APF：无谐振问题，运行更安全

4、补偿功能拓展

滤波电抗器：主要用于谐波抑制和电容保护

APF：不仅可滤波，还可实现无功补偿和三相不平衡治理

通过以上对比可以看出，滤波电抗器和有源滤波器谐波治理效果各有优势：前者经济实用，适用于简单工况；后者智能高效，更适合复杂系统。
