配电柜谐波入侵造成熔断器熔断如何处理

在现代工业与商业用电环境中，随着变频器、整流设备、UPS、电焊机等非线性负载的大量应用，谐波问题日益突出。其中，“配电柜内熔断器频繁熔断”往往就是谐波入侵的典型表现之一。

一、谐波入侵为何会导致熔断器熔断？

1.电流有效值增加，引发过热熔断

谐波电流叠加在基波电流之上，会导致线路中的电流有效值（RMS）显著上升，从而使熔断器长期处于过载状态。

2.高频谐波引发附加损耗

谐波（尤其是高次谐波）会带来额外损耗：导体趋肤效应增强，接触电阻发热加剧，熔体温升异常。这些都会加速熔断器老化甚至提前熔断。

3.谐振放大效应

当系统中的电容器（如无功补偿装置）与线路电感发生谐振时，会出现：某一频率谐波电流被放大，局部电流远超额定值。这是导致熔断器“突然熔断”的常见原因之一。

二、如何判断是否由谐波引起？

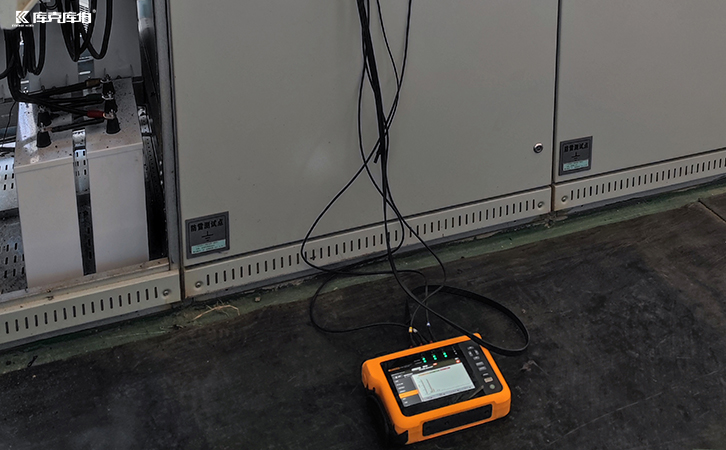

在实际运维中，可以通过以下方式进行初步判断：

1.熔断器频繁熔断，但负载未明显增加；

2.更换更大电流熔断器后仍然熔断；

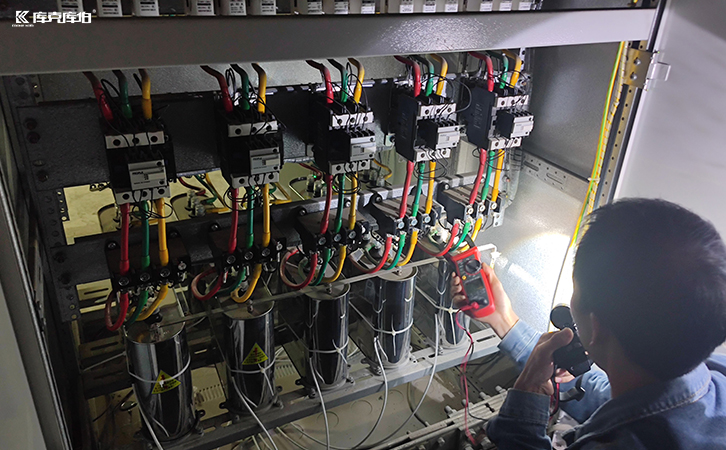

3.同一回路中的电容器、电抗器温度偏高。

三、针对性处理措施

1.配置有源电力滤波器（APF）

有源滤波器可以动态检测并补偿谐波电流：实时跟踪谐波变化，同时治理多次谐波，不受系统阻抗变化影响。适用于谐波复杂、变化大的场合（如变频器集中使用场景）。

2.在补偿回路中加装电抗器

对于带电容补偿的系统，应配置串联电抗器（如7%或14%电抗率）：防止谐振放大，限制谐波流入电容器支路。这是防止熔断器熔断的关键措施之一。

3.优化熔断器选型

在谐波环境下，建议：选用抗谐波能力强的熔断器，适当提高额定电流等级（留有裕度），选择快速熔断或延时熔断类型（根据实际工况）

配电柜中熔断器频繁熔断，看似简单的故障现象，背后往往隐藏着复杂的谐波问题。因此，在处理此类问题时，不能仅停留在更换元件层面，而应从检测、分析到系统治理全面入手。只有真正控制住谐波源头并优化系统结构，才能从根本上避免熔断器再次熔断。
