晶闸管怎么控制输出功率大小

在工业电力控制领域，晶闸管作为一种关键的半导体器件，被广泛应用于调压、调功及无功补偿等场景。尤其是在电炉加热、调光系统以及电机软启动等应用中，晶闸管通过灵活控制输出功率，实现了对电能的高效利用。那么，晶闸管究竟是如何实现输出功率调节的？

从基本原理来看，晶闸管（SCR）是一种可控导通的电力电子器件，其导通与关断依赖于触发信号与电流状态。在交流电路中，晶闸管通常通过控制“导通角”（也称触发角）来调节输出功率。所谓导通角，是指在每个交流电周期内，晶闸管从触发导通到电流过零关断所持续的时间区间。通过改变触发信号的时刻，就可以控制晶闸管在每个周期中导通的时间长短。

当触发角较小时，晶闸管在交流电压刚开始上升时就被触发导通，此时导通时间长，负载获得的有效电压较高，对应输出功率也较大；反之，当触发角增大，晶闸管延迟导通，导通时间缩短，负载所获得的有效电压降低，从而实现功率下降。也就是说，晶闸管通过改变导通时间比例，实现对输出电压和功率的连续调节。

除了相位控制外，在某些应用中还会采用“过零控制”或“周波控制”的方式。其原理是以整周期为单位控制晶闸管导通或关断，例如在若干个周期内导通，再在若干个周期内关断，从而改变平均输出功率。这种方式不会改变单个周期的波形，谐波较少，特别适用于电热设备等对电能质量要求较高的场合。

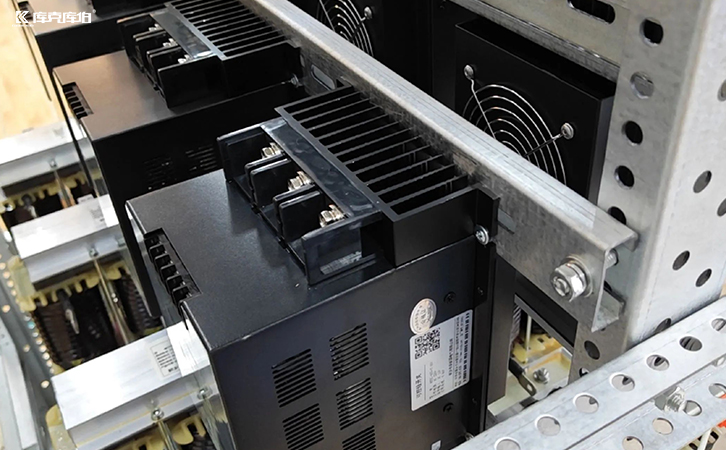

在实际工程中，晶闸管控制系统通常由触发电路、检测电路及控制算法组成。通过检测电压、电流或温度等信号，控制系统可以动态调整触发角，实现闭环调节。例如在中频炉或电加热系统中，系统会根据温度变化自动调节输出功率，以保证工艺稳定性和能源利用效率。

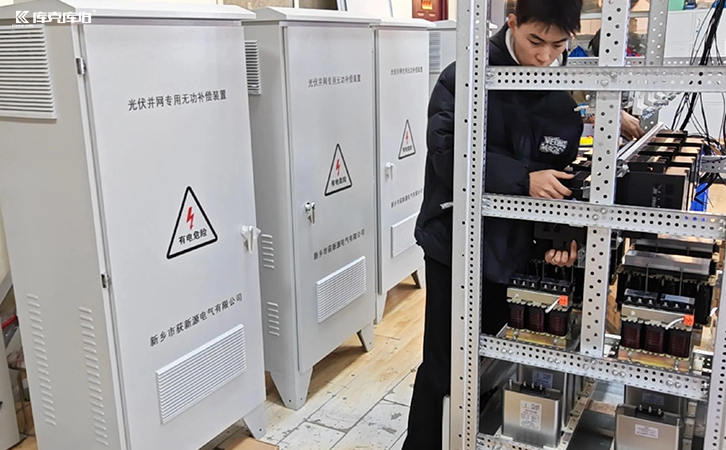

值得注意的是，晶闸管调功过程中会产生一定的谐波和无功功率，尤其是在相位控制方式下更为明显。因此，在高功率应用场景中，往往需要配合滤波电抗器或无功补偿装置，以改善电能质量，避免对电网和其他设备造成影响。
