晶闸管开关的开通和关断条件

在现代电力电子技术与无功补偿系统中，晶闸管开关凭借其响应速度快、无机械磨损、控制精度高等优势，被广泛应用于动态无功补偿（如TSC、SVG等装置）中。而要想真正用好晶闸管开关，理解其开通与关断条件是基础也是关键。

一、晶闸管开关的基本原理

晶闸管（SCR）是一种四层三结（PNPN结构）的半导体器件，具有“单向导通、可控触发”的特性。其工作状态主要分为三种：正向阻断、导通和反向阻断。

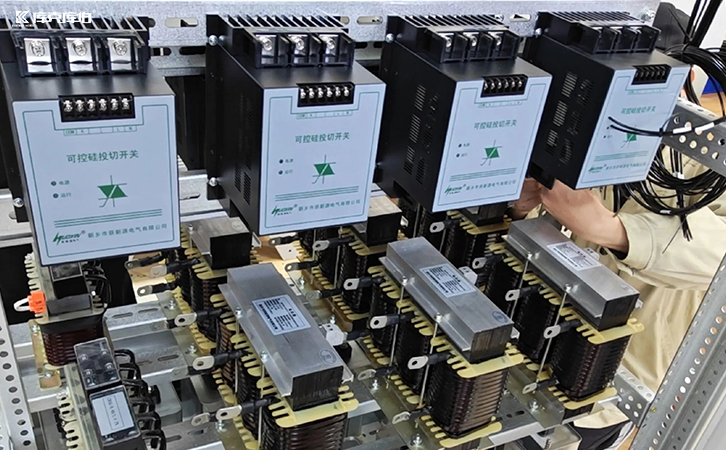

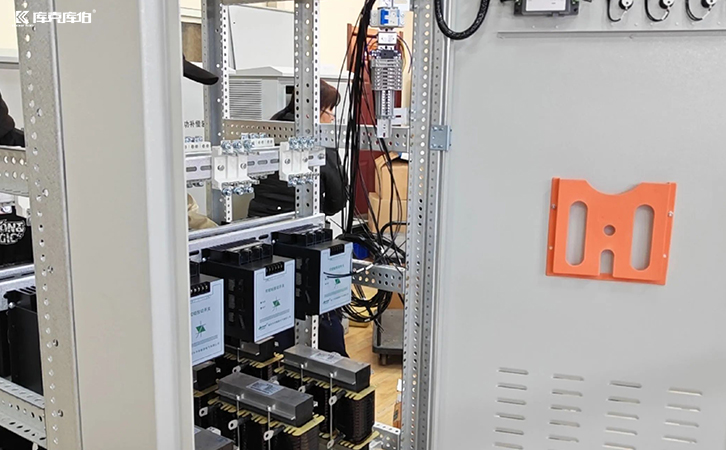

在无功补偿系统中，晶闸管通常用于控制电容器组的快速投切，实现毫秒级响应，从而避免传统接触器带来的涌流和电弧问题。

二、晶闸管的开通条件

1.阳极与阴极之间加正向电压

即晶闸管处于正向偏置状态（阳极电位高于阴极）。这是导通的前提条件，如果电压方向相反，即使加触发信号也无法导通。

2.门极施加触发信号

在正向电压存在的前提下，必须向门极（G极）施加一定幅值和持续时间的触发电流。该触发信号会打破内部PN结的平衡，使晶闸管迅速进入导通状态。

3.实际工程中的开通优化

在无功补偿应用中，晶闸管通常选择在电压过零点附近触发，以实现“零电压投切”，从而有效抑制电容器投切时的涌流冲击。

三、晶闸管的关断条件

1.阳极电流降至维持电流以下

当流过晶闸管的电流降低到某一临界值（称为维持电流）以下时，内部载流子复合，器件恢复阻断状态，实现关断。

2.外加反向电压或电流过零

在交流系统中，电流每个周期都会自然过零，此时晶闸管自动关断。这也是晶闸管在交流无功补偿中应用广泛的重要原因。

3.强制换流（特殊场景）

在直流系统或特殊电路中，需要通过外部换流电路人为创造反向电压，实现晶闸管关断，这种方式称为“强制关断”。

可以归纳为：开通依赖“正向电压+门极触发”，关断依赖“电流过零或降至维持电流以下”。正是这种“可控导通、自然关断”的特性，使晶闸管在交流电力系统中发挥着不可替代的作用。
