有源滤波器和SVG区别

在电力系统中，有源滤波器和静止无功发生器是两种重要的电能质量治理装置。虽然二者外形相似，且都基于电力电子技术，但它们的工作原理、核心功能和应用场景存在明显差异。正确理解这些区别，有助于在实际工程中选择合适的设备。

一、工作原理的根本差异

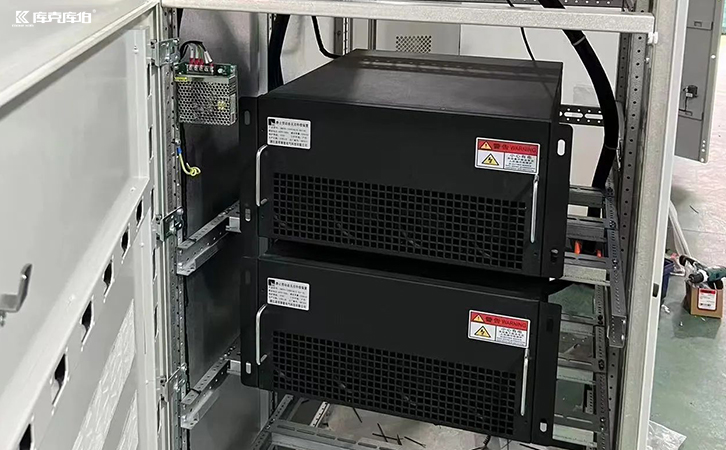

1.有源滤波器的谐波抵消机制

有源滤波器通过电流互感器实时检测负载电流中的谐波分量，控制逆变器产生一个大小相等、方向相反的补偿电流注入电网，从而主动抵消谐波成分。其核心任务是消除2至50次谐波，治理电流波形畸变。

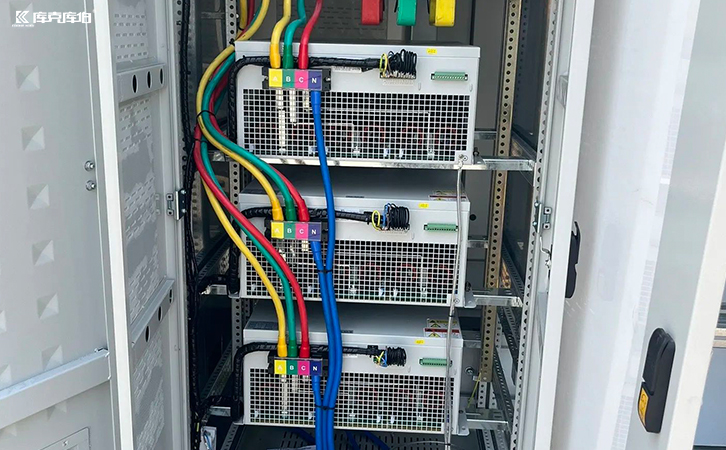

2.SVG的无功功率调节原理

静止无功发生器则通过检测系统电压与电流的相位差，快速调节逆变器输出电压的幅值和相位，使装置吸收或发出连续可调的无功功率。它的主要目标是维持功率因数接近1，稳定系统电压，而非处理谐波。

二、功能侧重点与应用场景

1.有源滤波器的适用场合

有源滤波器擅长治理由变频器、整流器、开关电源等非线性负载产生的谐波污染。在数据中心、医院精密设备、自动化生产线等对电能质量要求较高的场所，有源滤波器能有效降低总谐波畸变率，避免设备误动作和变压器过热。

2.SVG的主导应用领域

SVG主要用于需要快速响应和无功动态补偿的场景，如风电场、光伏电站、焊接车间以及电压波动频繁的工业配电网。相较于传统的电容器组，SVG响应速度可达毫秒级，且补偿能力不受系统电压下降的影响。

有源滤波器和SVG并非相互替代的关系，而是互补的设备。在谐波严重且功率因数偏低的复杂工况下，建议同时配置两类装置，或选用兼具两者功能的统一电能质量调节器，以实现综合治理效果。
