滤波电抗器串联和并联的优缺点

在谐波治理与无功补偿系统中，滤波电抗器的接入方式直接影响整体运行效果。其中，串联与并联是两种最常见的应用形式，它们在功能侧重点、适用场景以及运行特性上存在明显差异。理解两者的优缺点，对于合理设计电能质量治理方案具有重要意义。

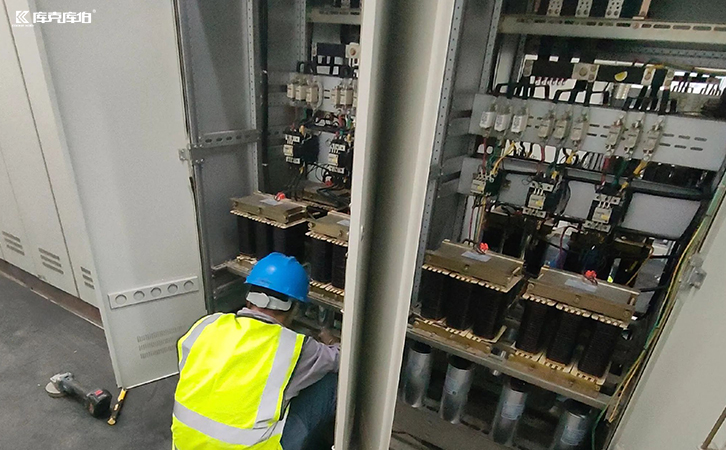

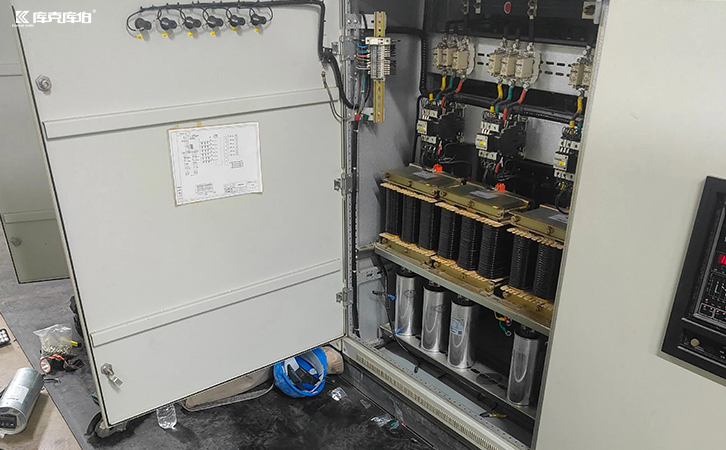

首先来看串联方式。滤波电抗器与电容器串联组成“串联调谐回路”，这是工程中最常见的结构形式之一。其主要作用是通过设定特定的电抗值，使回路在某一谐波频率附近呈现低阻抗，从而将对应频率的谐波电流吸收并限制其进入电网。串联方式的优点在于结构简单、成本较低，同时可以有效抑制电容器的合闸涌流和限制高次谐波电流，对保护电容器具有积极作用。此外，它还能避免电容器与系统电感发生并联谐振，从而提升系统安全性。

不过，串联滤波电抗器也存在一定局限。由于其主要是“被动防护”，对谐波的治理能力依赖于参数设计，一旦系统谐波频率发生变化或负载结构改变，滤波效果可能下降。同时，串联电抗器会引入一定的压降，可能对系统电压产生影响，在设计时需要综合考虑。

再来看并联方式。滤波电抗器并联在系统中时，通常用于构建并联滤波支路，或者作为高通滤波结构的一部分。其特点是在特定频率范围内提供低阻抗通道，将谐波电流引导至滤波支路中，从而减少流入主系统的谐波含量。并联方式的优势在于对特定谐波具有较强的吸收能力，特别适用于谐波源较为明确、频率相对稳定的场合。

但并联方式同样存在风险。最典型的问题是可能与系统电容或电感形成并联谐振，一旦谐振点接近某次谐波频率，会导致谐波电流被放大，反而加重系统污染。此外，并联滤波支路对参数匹配要求较高，设计不当容易引发运行不稳定。

总体来看，串联滤波电抗器更偏向于保护和抑制作用，强调稳定性与经济性；而并联方式则更侧重于谐波吸收能力，强调针对性与效果。在选择具体方案时，应结合谐波源类型、频谱分布以及系统运行方式进行综合分析，避免单一追求某种效果而忽视潜在风险。
