输入和输出电抗器怎么分用

电抗器作为电力系统中重要的无源元件，广泛应用于电压调节、谐波抑制、滤波及限流等场合。在工业变频器、整流设备、中频加热炉以及无功补偿系统中，电抗器通常分为输入电抗器和输出电抗器两类。理解它们的分用方式，对于保证系统安全、高效运行具有重要意义。

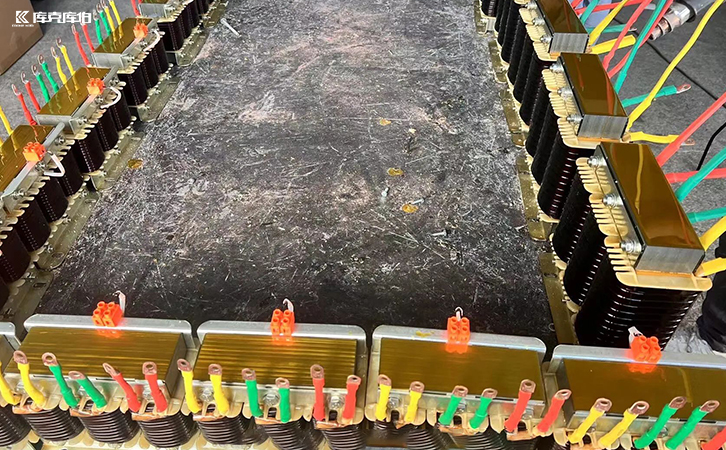

1.输入电抗器的作用与分用

输入电抗器安装在电源侧，通常位于整流设备或变频器的交流输入端。其主要作用包括：

限制输入电流峰值：在整流启动或大负荷启动时，输入电抗器能够限制浪涌电流，保护整流器和电网设备。

抑制谐波：整流器和变频器等非线性负载会产生谐波，输入电抗器通过其感抗特性，减小高次谐波对电网的干扰。

降低电压波动影响：电网存在的电压波动和干扰，输入电抗器能够起到缓冲作用，稳定设备输入电压。

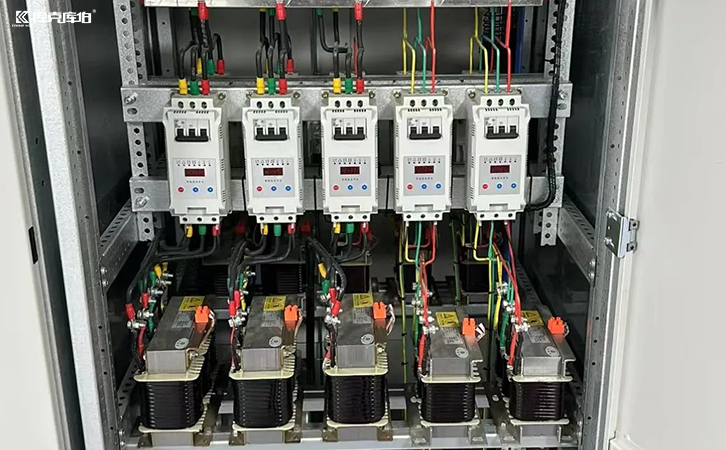

2.输出电抗器的作用与分用

输出电抗器通常安装在设备输出端，如变频器的输出端或中频加热炉的负载回路。其主要作用包括：

限制输出电流变化率：减少对负载的冲击电流，保护电机或加热线圈等负载设备。

抑制高频谐波：变频器输出PWM波形中存在高频谐波，输出电抗器通过感抗特性滤除部分高频成分，减小谐波对负载和电缆的影响。

降低电磁干扰（EMI）：输出电抗器能有效减小高频脉冲对周围电气设备的干扰，提高系统可靠性。

总的来说，输入电抗器和输出电抗器根据安装位置和功能需求分开使用：输入电抗器用于电源侧，主要保护整流器和降低对电网的影响；输出电抗器用于负载侧，主要保护负载和抑制高频谐波。合理分用与搭配两者，是保证变频设备、中频炉以及其他功率电子系统安全、稳定、高效运行的关键。
