滤波电抗器在回路中工作原理

在电力系统和工业配电中，谐波污染已成为影响电能质量的重要因素。滤波电抗器作为谐波治理的重要组成部分，其工作原理和应用价值受到广泛关注。本文将详细解析滤波电抗器在回路中的工作原理及作用，帮助生产企业和电气工程人员更好理解其功能和应用。

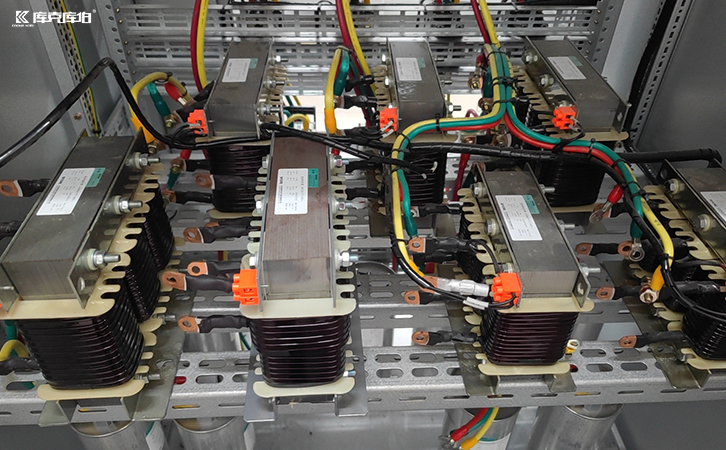

一、滤波电抗器的基本结构与类型

滤波电抗器通常由高强度铁芯或空心线圈构成，根据用途可分为串联电抗器和并联电抗器两类。

1.串联电抗器：安装在电容器或负载前端，用于限制电流突变，降低谐波对电容器的冲击：

2.并联电抗器：主要用于谐波滤波回路中，与电容器串联组成LC谐振回路，选择性地吸收特定频率的谐波电流。

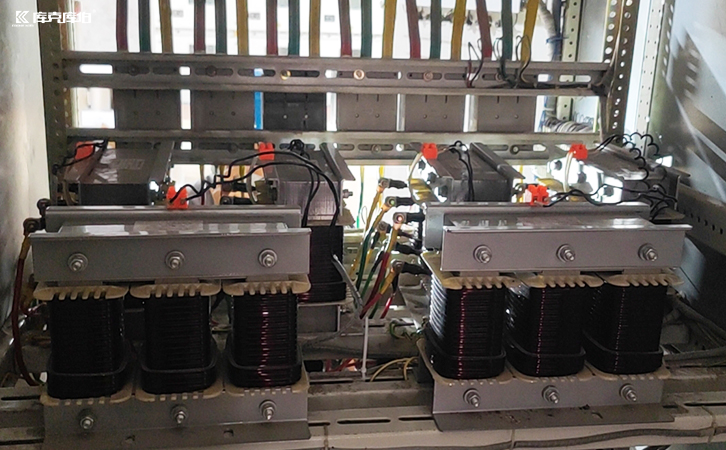

二、滤波电抗器的工作原理

滤波电抗器在回路中的核心原理是利用电感的频率特性：

1.对高频谐波形成阻抗
电抗器呈现电感特性，其阻抗随频率升高而增加。对于高频谐波电流，滤波电抗器提供较高阻抗，从而限制谐波电流进入其他设备或电网，减轻设备过热和损耗。

2.形成谐振回路吸收谐波
当滤波电抗器与电容器组成LC并联回路时，可形成谐振点，针对特定频率的谐波电流提供低阻抗通路，使其被滤除，从而降低系统总谐波含量。这也是工业用低压或高压无功补偿柜中常见的有源和无源滤波配置原理。

3.限制电容器涌流
电容器在投切时会产生浪涌电流，滤波电抗器串联在回路中能够有效限制涌流，减少对电容器和开关设备的冲击，提高系统安全性和可靠性。

三、滤波电抗器在回路中的应用效果

1.抑制谐波、改善电能质量
滤波电抗器能有效抑制系统谐波，提高电压波形质量，保护电机、变压器及控制设备，降低电能损耗。

2.保护补偿设备
串联电抗器可降低电容器投切冲击电流，并延长电容器及开关设备使用寿命。

3.降低系统运行风险
滤波电抗器减少高频电流和电压波动对电网的干扰，有助于降低设备故障率及停机风险，提升电力系统的稳定性。

滤波电抗器在回路中通过电感阻抗特性与LC谐振原理，实现对谐波的抑制和电网的保护。无论是串联限制涌流，还是并联吸收特定谐波，它都在电能质量提升和设备保护中发挥着核心作用。
