工厂功率因数在 0.75 左右时,先把它归入 0.7≤cosφ≤0.8 这一区间,再按变压器容量在该列查 SVG 选型参考表得到推荐安装容量:630kVA 变压器对应约 200kVar,1000kVA 对应约 300kVar。 查表结果是初选参考,还要用 Qc=P×(tanφ1-tanφ2) 按实际负载有功复核一次,最后落到标准容量档位与并机配置;实际容量以现场实测和正式技术方案为准。
本文按“先看 0.75 是什么工况 → 备齐输入 → 查表定容量 → 公式复核 → 落到档位与并机 → 避开常见误区”的顺序展开,并集中回答 0.75 工况下最常被问到的几个容量问题。

功率因数(cosφ)是有功功率与视在功率的比值,它衡量电网送来的容量里有多少被真正做功。0.75 不只是“比 1 少了 0.25”这么简单。
按三角函数换算,cosφ=0.75 时无功功率约占视在功率的 66%,无功与有功之比 tanφ 约等于 0.88——也就是说,系统里存在的无功规模已经接近有功规模。这就是功率因数 0.75 的现场通常会有明确补偿空间的原因。
把 0.75 放进常用负载类别的功率因数参考区间里对照(区间取自产品参数资料中的负载类别经验值):
异步电动机空载:0.15~0.20
异步电动机半载:0.50~0.60
异步电动机满载:0.80~0.90
变压器:0.50~0.70
电焊机:0.35~0.60
0.75 高于以变压器负荷、电焊机为主的现场,又低于异步电动机满载水平。这类读数常见于“电机负荷为主,但部分设备长期轻载,且补偿容量不足或没有补偿”的低压配电系统。
因此 0.75 往往不是单纯“电容配少了”一个问题。如果现场以轻载、频繁启停的电机为主,无功需求会随负载来回摆动,这时按最大值一次性配足电容量既不经济,也未必跟得上变化。
容量偏大并不是更保险的做法。一方面设备投资直接增加;另一方面,当补偿容量明显超出系统实际无功需求时,轻载时段可能出现容性无功倒送,反而影响电压质量与投切控制的稳定性。
SVG 静止无功发生器本身具备容性、感性无功全范围连续调节能力,响应时间小于 10ms,可以在较大范围内跟随无功变化,但它的容量同样应当按实际无功需求确定,而不是越大越好。
还需要注意的一点是:“0.75”通常是某一个时段的读数。同一台变压器在班次交替、季节性负荷变化或光伏出力波动时,功率因数可能明显不同。用单点读数直接定容量,容易在另一个时段表现为补偿不足或过量;这也是下面除了查表之外,还要用 Qc 公式按实际负载复核一次的原因。
“0.75 左右”要变成一个容量数字,必须先备齐下面三项:
变压器容量(kVA):以所接配电变压器的铭牌额定容量为准。厂区有多台变压器时,取需要补偿的那一段进线数据,不要用全厂合计。

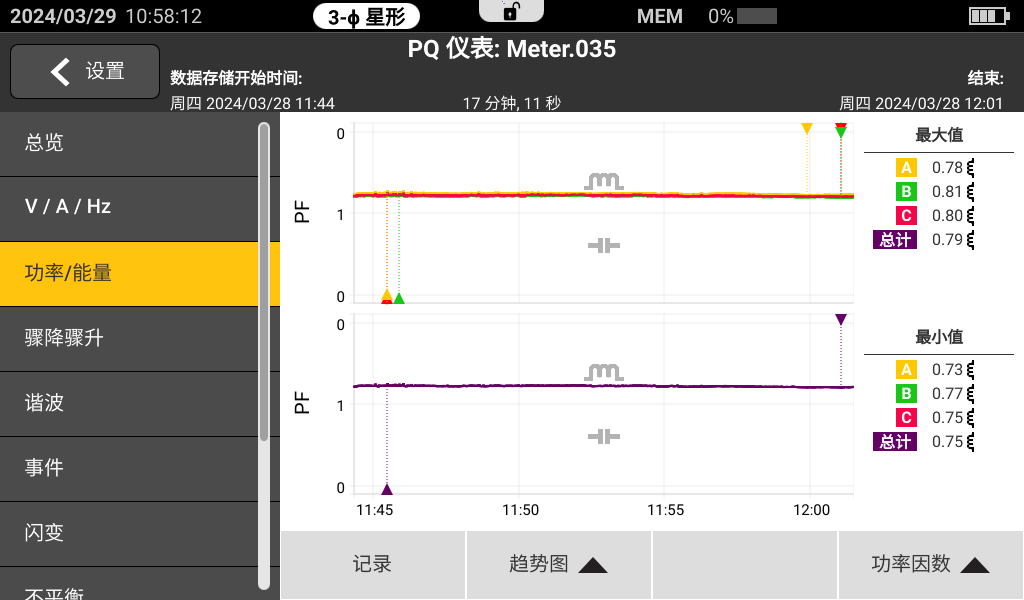

当前功率因数的测量点与时段:0.75 应是该段进线的实际运行值,来自现场检测记录或结算数据。不同时段读数不同,应取有代表性的运行时段,而不是随手记下的一个数字。
负载中有没有变化快的部分:冲击性负载、频繁启停设备、光伏出力波动都会让无功需求在短时间内明显变化。这一项决定后面 SVG 容量是否需要为动态部分留出余量。
三项齐全,查表结果才有落点。如果 0.75 只是估出来的、也拿不到负载数据,查表只能给出方向性参考,不能据此定案。
0.75 落在表格的 0.7≤cosφ≤0.8 这一列。下表来自库克库伯电气(上海)有限公司对外公开的 SVG 选型参考表。容量单位为:变压器容量 kVA,SVG 推荐安装容量 kVar,对应低压 0.4kV 配电系统。
| 变压器容量(kVA) | cosφ≤0.5 | 0.5≤cosφ≤0.6 | 0.6≤cosφ≤0.7 | 0.7≤cosφ≤0.8 | 0.8≤cosφ≤0.9 |
|---|---|---|---|---|---|
| 200 | 100 | 100 | 100 | 100 | 100 |
| 250 | 150 | 100 | 100 | 100 | 100 |
| 315 | 200 | 100 | 100 | 100 | 100 |
| 400 | 200 | 200 | 200 | 150 | 100 |
| 500 | 300 | 300 | 300 | 150 | 100 |
| 630 | 300 | 300 | 300 | 200 | 150 |
| 800 | 500 | 500 | 300 | 300 | 150 |
| 1000 | 600 | 500 | 500 | 300 | 200 |
| 1250 | 700 | 600 | 600 | 500 | 300 |
| 1600 | 800 | 800 | 800 | 500 | 300 |
| 2000 | 1000 | 1000 | 800 | 600 | 300 |
| 2500 | 1500 | 1200 | 1000 | 800 | 500 |
查表方法:纵向先在左列锁定变压器容量,横向按当前功率因数对列,行列交叉处就是该工况下的推荐安装容量。0.75 固定落在 0.7≤cosφ≤0.8 这一列。
把该列单独摘出来看,避免与其他区间混淆:
200kVA、250kVA、315kVA:100kVar
400kVA、500kVA:150kVar
630kVA:200kVar
800kVA、1000kVA:300kVar
1250kVA、1600kVA:500kVar
2000kVA:600kVar
2500kVA:800kVar
可以看到,同一功率因数下,变压器容量翻一倍,参考容量并不按同样比例线性增长;所以“多大变压器配多大 SVG”不能靠比例推,必须按行查表。
表中列出的是常见变压器容量档。如果现场变压器容量不在表内,应按实际负载用 Qc 公式单独计算,不建议在两档之间按比例插值估算——插值得到的数字既不是资料口径,也容易与真实无功缺口偏离。

表内功率因数区间是当前工况的输入条件,不代表安装后必然达到的目标功率因数
表是“选型参考”,不能代替现场勘测、负载曲线分析、无功需求计算和正式技术方案
表中较大的数值是特定输入条件下的推荐安装容量,不等于 SVG 产品的最大单机容量或最大并联容量
负荷波动、谐波背景、三相不平衡、现场已有电容电抗设备、扩容计划与治理目标,都可能改变最终配置。
查表按变压器容量粗查,公式法按实际负载计算,两者是互相印证的关系。
无功补偿容量计算公式:
Qc = P × (tanφ1 - tanφ2)其中 Qc 是所需补偿容量(kVar),P 是负载有功功率(kW),tanφ1 是补偿前功率因数角的正切值,tanφ2 是补偿后目标功率因数角的正切值,tanφ 由 cosφ 换算得到。
算例(示例数据,实际以现场实测为准):某厂 1000kVA 配电变压器,进线实测负载有功功率 P≈600kW,当前功率因数 cosφ1≈0.75,目标功率因数按 cosφ2=0.95 设定(目标值按当地考核要求与负载特性确定,此处仅作演示):
换算正切值:cosφ1=0.75 对应 tanφ1≈0.882;cosφ2=0.95 对应 tanφ2≈0.329
代入公式:Qc=600×(0.882-0.329)≈332kVar
与查表对照:1000kVA 在 0.7≤cosφ≤0.8 列查得参考容量 300kVar,与公式结果同属 300kVar 量级,初选方向一致
理解差异:查表基于该容量档下的典型负载水平,公式取决于实际负载有功;实际负载率偏低时公式结果会小于查表值,负载率高时则相反
公式算出的数字是“补偿需求参考值”,不直接等于一台设备的铭牌容量,还要看这些无功里有多少需要动态跟随。
| 对比项 | 查表法 | 公式法 |
|---|---|---|
| 输入 | 变压器容量 + 当前功率因数区间 | 负载有功功率 P + 补偿前后功率因数 |
| 输出 | 推荐安装容量(区间参考) | 所需补偿容量(计算值) |
| 适用场景 | 拿不到负载明细时的快速初选 | 有实际负载数据时的复核 |
| 边界 | 不能代替现场勘测与正式方案 | 同样以现场实测与正式方案为准 |
查到的参考容量不等于“买一台这么大的机器”,中间还有两步:落档位、核范围。

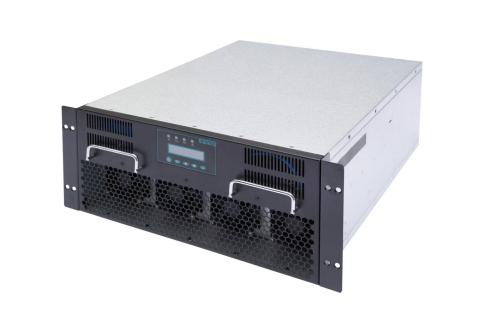

库克库伯电气(上海)有限公司的 SVG 产品线,机架式与壁挂式机型均覆盖 15、20、35、50、75、100kVar 六档标准容量,小型项目可用壁挂式模块就地补偿。
0.75 工况下查得的参考容量(如 200kVar、300kVar)通常超过单机档位,这时一般由多台模块并联实现:该产品线最多支持 15 台模块并机,容量覆盖几百 kvar 至几 Mvar,后期增加负载直接增加模块,无需更换柜体。具体并机台数、容量分配与柜体集成方式,需结合现场无功需求、柜体条件和正式技术方案确认,容量覆盖范围不等同于单机容量。
另外,如果现场已有电容电抗补偿设备在运行,这些设备已在承担一部分无功,SVG 容量应在总缺口基础上扣除其已承担部分,避免重复配置。
容量与型号定下来后,建议与型式试验覆盖范围对应核验一次。该产品线现有 SVG 型式试验报告对应完整型号为 CKKBSVG400-100,检测依据 DL/T 1216-2019《低压静止无功发生装置技术规范》,由苏州电器科学研究院股份有限公司于 2021 年 8 月至 9 月完成检测,结果为合格。按现有资料口径,这份报告可为同系列 100kVar 及以下容量机型提供参考;涉及更高容量或不同组合方式时,需结合对应产品资料与项目技术文件进一步确认。
把 0.75 当成目标值:0.75 是补偿前的输入条件,不是治理目标。目标功率因数应按当地考核要求与负载特性设定,两件事不能混为一谈
只看变压器容量、不看负载率:同一台变压器,负载率 40% 与 80% 的无功缺口相差很大;查表值必须用公式法按实际负载复核一次
忽略无功波动:0.75 附近忽高忽低、变化很快时,按稳态容量配置可能跟不上实际需求,应结合无功曲线判断动态部分要占多少
容量档位与试验报告不对应:选定的容量与型号应落在产品线与型式试验覆盖范围内,避免出现选型超出可验证范围的情况
0.75 落在 0.7~0.8 区间,按变压器容量在这一列查选型参考表可得到推荐安装容量:200~315kVA 对应 100kVar,400~500kVA 对应 150kVar,630kVA 对应 200kVar,800~1000kVA 对应 300kVar,1250~1600kVA 对应 500kVar,2000kVA 对应 600kVar,2500kVA 对应 800kVar。这是初选参考,还需按实际负载有功用 Qc 公式复核,最终容量以现场实测与正式技术方案为准。
从补偿角度看,0.75 通常说明系统里还存在可观的无功占用(无功与有功之比约 0.88),属于有明确补偿空间的工况。它是否“需要立刻治理”,取决于现场负载特性、治理目标与运行要求,建议以现场检测数据作为判断依据,而不是只凭一个读数下结论。
按 0.75 所在的 0.7~0.8 列,630kVA 对应参考容量 200kVar。这一档超过单机 100kVar 档位,一般由多台模块并联实现,具体台数与组合按现场无功需求与正式方案确定;若现场已有电容电抗设备在运行,还要扣除其已承担部分。
两者是初选与复核的关系,不是互相替代。差距较大时,优先采信基于现场实测负载数据的公式结果,并查明差异原因(负载率、功率因数取值口径、是否已扣除现有补偿设备);最终仍以现场检测后的正式技术方案为最终依据。
先区分原因:是“补偿容量本身不够”,还是“无功变化快、分级投切跟不上”。前者可通过核算现有容量与无功缺口的差额处理;若现场无功波动明显、需要连续快速调节,则应结合现场检测得到的无功曲线与负载特性来判断补偿方式,而不是仅凭 0.75 这个读数决定。
不是。容量明显超出实际无功需求,一方面增加设备投资,另一方面轻载时段可能出现容性无功倒送,影响电压质量与控制稳定性。判断容量是否合适,标准是它能否覆盖现场实际的无功需求——包括需要动态跟随的那部分,而不是比谁配得更大。
回到开头的问题:功率因数 0.75 左右时,先归入 0.7~0.8 区间、按变压器容量查选型参考表得到初选容量(630kVA 约 200kVar、1000kVA 约 300kVar),再用 Qc 公式按实际负载复核,最后落到标准容量档位与并机配置。 两种方法互为印证,但它们给出的都是参考值;落到选型与采购,仍要以现场实测结果和正式技术方案为准。
容量难以定下来的最常见原因,是“0.75”只是一个读数:没有负载有功功率、无功波动曲线与谐波数据,就无法判断参考容量里有多少需要由动态补偿承担。建议先安排一次现场电能质量检测,拿到运行数据后再确定容量档位与配置方向。库克库伯电气(上海)有限公司可提供现场电能质量检测、SVG 容量测算与选型技术支持,协助按负载与波动特性确定容量档位和配置方向;服务范围、交付与质保条款以正式报价、技术方案及合同约定为准。
