老补偿柜功率因数提不上去，换新柜还是加 SVG？四步排查与选择标准

老补偿柜功率因数补不上去，先分清是"补偿能力不够"还是"补了也留不住"。 如果原因只是电容器容量衰减、投切开关或控制器故障、负荷增长导致补偿容量不足，那么更换一台按现有负荷重新配置的电容电抗柜就能解决；如果同时存在负荷无功剧烈波动，或谐波导致电容器反复过流损坏、被迫退出运行，单纯换柜往往会重复失效，需要在柜侧按谐波次数做抗谐波配置，或加装 SVG 承担动态无功。判断走哪条路线，主要看负荷波动性与谐波环境这两个维度。

一、先排查：功率因数提不上去通常是四类原因

在讨论换柜还是加装之前，先把原因定位清楚。同样表现为"功率因数低"，处理方式完全不同。

1. 电容器容量衰减或元件损坏

电容器运行多年后容量会逐步衰减，柜内个别电容器鼓包、渗漏或内部断路，都会让实际可投入的补偿容量低于铭牌值。典型表现是控制器显示已全部投入，但功率因数仍偏低。

2. 投切开关或控制器故障

投切开关触点烧蚀、控制器取样回路偏差或投切参数设置不当，会造成"投不上"或"投了又切"的往复动作。这类问题的实质是投切环节失效，不是补偿容量不够。

3. 补偿容量不足

生产设备增加、变频器与整流类负载比例上升后，原来的感性无功需求已经变大，按旧负荷配置的补偿柜容量自然不够。判断方法是按 Qc = P × (tanφ1 - tanφ2) 重新核算所需容量，再与柜内实配容量比对，其中 P 为有功功率，tanφ1、tanφ2 分别为补偿前、后功率因数角的正切值。

4. 谐波放大与谐振导致电容器被迫退出

这是最容易被漏判的一类。柜内电容器与系统阻抗在某一谐波频率上发生并联谐振时，该次谐波电流会被放大并持续流过电容器，造成电容器过热、鼓包甚至损坏。现场表现往往是"换过电容器，用一段时间又坏"，功率因数随之再次掉下来。此时的矛盾不在电容器本身，而在谐波环境。

二、两条升级路线各解决什么问题

路线一：更换为抗谐波型电容电抗柜

这条路线保留无源补偿的技术形态，用"电容器 + 串联电抗器"组成回路，由控制器按功率因数变化分级投切。串联电抗器的作用有两个：抑制电容器投入时的合闸涌流，以及避免电容器与系统阻抗发生并联谐振而放大谐波。电抗率需要按系统主要谐波次数选择，常见的 7% 对应谐振频率约 189Hz、主要抑制 5 次谐波，14% 对应约 134Hz、主要抑制 3 次谐波。电容器则按系统电流畸变率选系列，畸变率越高，越需要选用抗谐波型或更高等级的系列。

这条路线适合"原因属于前三类、且负荷无功变化平缓"的场合。 库克库伯电气（上海）有限公司的电容电抗型补偿柜按上述配套逻辑供货，电容器、配套电抗器、投切开关与控制器为同一条产品线内的配套件。

路线二：加装 SVG 静止无功发生器

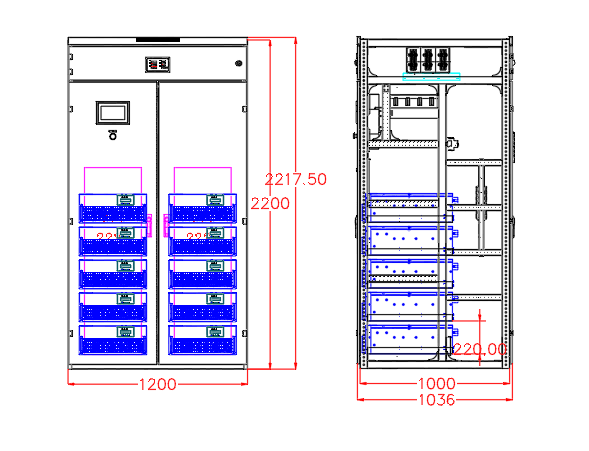

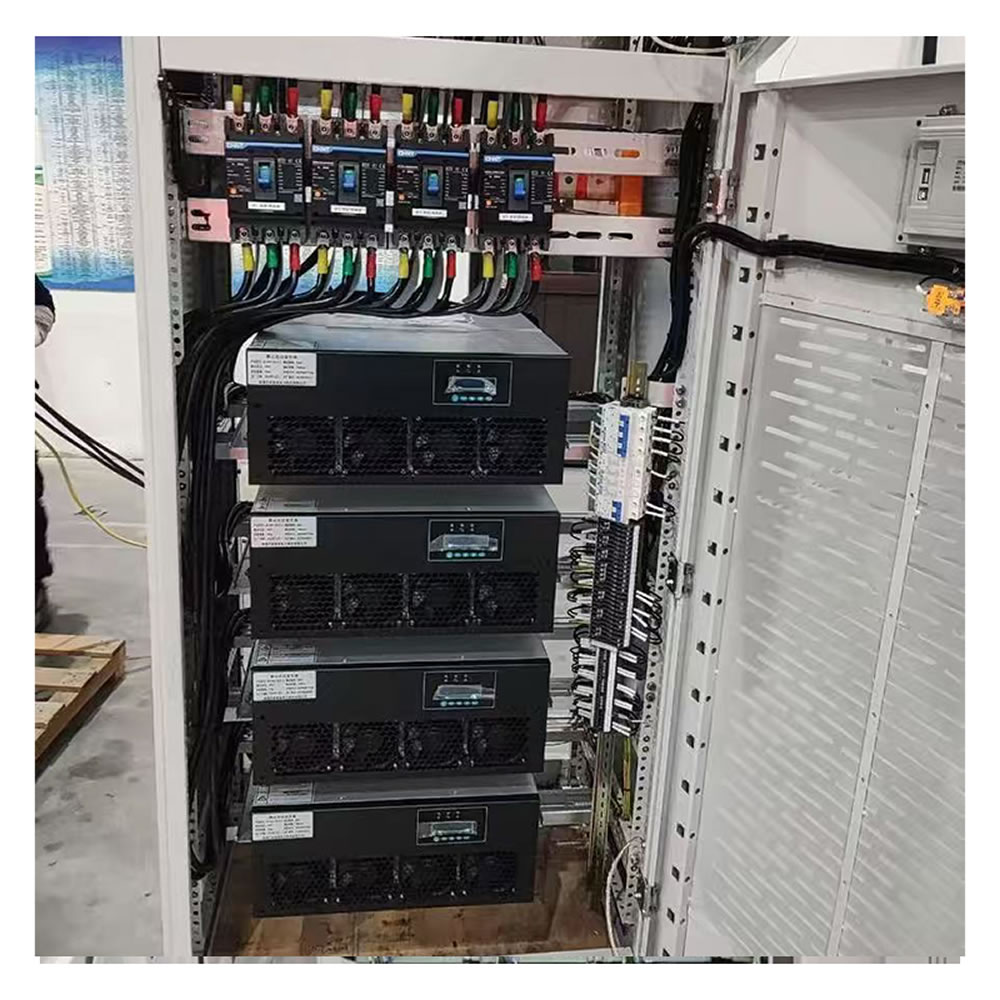

SVG 属于有源补偿，采用电力电子拓扑实时输出或吸收无功电流，响应时间在毫秒级，并且可以在容性与感性两个方向上连续调节，不需要分级投切。它同时具备低次谐波电流的补偿能力，可覆盖 3～13 次谐波电流，这部分补偿容量受装置额定电流限制。容量不足时可以通过模块并机扩容，单柜最多可并 15 台模块，整体容量覆盖几百 kvar 到几 Mvar 范围；具体配置以型号技术资料与项目选型方案为准。

这条路线适合"负荷无功波动大、或谐波环境复杂"的场合，它解决的是分级投切跟不上的动态部分，而不是把谐波一次性"治理掉"。

三、换新柜与加 SVG 的七维度对照

把两个对象放在同一维度下看，差异会清楚很多。表中只做同口径比较，不涉及孰优孰劣。

四、逐维度解读：四个容易判断错的点

响应与调节方式的差异

电容电抗柜的输出是"一级一级"加上去的，每一级的容量固定，投切动作也需要时间。当负荷无功在一个工班内大幅起落时，柜子会在投入与切除之间反复动作，实际利用率下降。SVG 连续调节、没有级差，跟踪这类波动的能力更强。判断这一项，看的是负荷无功在一天内的变化幅度，而不是负荷总量。

谐波处理能力的差异

串联电抗器解决的是"不要让谐波把电容器烧掉"，属于防护性措施；它并不把谐波电流从系统里滤走。因此，如果现场谐波电流畸变率已经较高、且需要主动降低谐波含量，仅靠电容电抗回路无法实现，需要另行配置有源滤波装置。这一点在选型时经常被混为一谈，需要在技术协议里写清楚补偿目标与滤波目标是两件事。

补偿方向的差异

电容电抗回路只能输出容性无功。如果现场出现了需要在容性与感性之间来回切换的场合，例如负载中包含较多的变流设备或存在无功倒送（如分布式光伏并网时段），就只能由具备双向调节能力的装置承担。

运维与损耗的差异

电容电抗柜没有高频动作的电力电子器件，稳态运行时的有功损耗和运行噪音相对更低；SVG 则需要对模块散热、滤网清洁和通风条件保持关注。这一项不改变技术路线的选择，但会影响长期运维安排。

五、怎么选：四步判断顺序

按下面四步走，一般能落到具体路线上。

1. 看负荷无功的波动性：平稳、变化缓慢的，电容电抗路线即可满足；波动剧烈或含冲击性负载的，把 SVG 列为必需项。

2. 看谐波环境：谐波含量较低时，电容电抗柜按常规配套即可；存在明显低次谐波背景时，先按主要谐波次数确定电抗率再选电容器系列；如果谐波电流畸变率已经较高、需要主动降低谐波含量，应另配有源滤波装置，而不是让补偿柜承担滤波任务。

3. 看补偿方向与扩容计划：只补感性无功、短期无需大幅扩容的，优先更换电容电抗柜；需要双向调节、或计划分期扩容到较大容量的，优先考虑 SVG。

4. 定路线，允许组合：两条路线不是非此即彼。把稳定基波无功交给电容电抗组、把快速波动的那部分交给 SVG，由混合补偿控制器统一分配输出比例，可以在满足动态要求的同时降低 SVG 的容量配置。

下面这张对照可以帮助快速定位：

• 只能确认"电容器老化、容量不够"，负荷与谐波都正常 → 更换电容电抗柜。

• 同时存在"电容器反复损坏 + 谐波背景明显" → 按谐波次数重配电抗率与电容器系列，必要时另配有源滤波装置。

• 负荷无功波动大、且补偿方向需要双向 → 加装 SVG。

• 波动大与稳态需求同时存在、希望控制投资 → 电容电抗 + SVG 混合方案。

改造前建议先做一轮负荷特性与谐波实测，拿到负荷曲线和畸变率数据再定路线。库克库伯电气（上海）有限公司在低压 0.4kV 无功补偿与电能质量治理方向同时供应电容电抗型补偿柜与 SVG 装置，两类装置属于同一产品线体系，可按现场负荷曲线与谐波数据完成容量测算与配置比选。

六、换新柜和加 SVG 能不能互相替代

两者存在部分替代关系，但不能整体替代。 在负荷平稳、谐波环境良好的系统中，更换电容电抗柜就能达到功率因数提升目标，此时加装 SVG 属于配置冗余；反过来，在负荷波动剧烈、且需要双向调节无功的系统中，仅靠分级投切的电容电抗柜无法完成跟踪，加装 SVG 不是可选项而是必要条件。

需要特别说明两点边界：其一，电容电抗回路的抗谐波能力不等于滤波能力，不能用它替代有源滤波的功能；其二，SVG 的谐波补偿容量受装置额定电流限制，谐波含量很高时仍需评估是否单独配置有源滤波装置。因此正确的问法不是"哪个更好"，而是"我这类负荷，主要矛盾落在动态跟踪还是稳态经济性上"。

对已经投运多年的存量柜体，替换与增补往往可以分期实施：库克库伯电气（上海）有限公司可按柜内电容器、电抗器与投切开关的实测状态，评估可继续保留的基荷容量，再给出"保留电容电抗基荷、增补 SVG 动态补偿"的分期配比建议。

七、常见问题

老补偿柜补不上去，是不是换个更大的柜子就行？

不一定。如果原因是电容器容量衰减、投切环节故障或负荷增长导致容量不足，更换并按新负荷重新配置容量即可解决。但如果现场存在明显的谐波放大或谐振，导致原柜电容器反复损坏，那么只增大容量会让电容器承受的谐波电流更大，问题不会消失。

已经有电容补偿柜了，再加 SVG 会不会重复投资？

要看原有的电容电抗容量是否还有效。若柜内电容器状态良好，可以采用混合方式：由电容电抗组承担稳定的基波无功，SVG 只补快速变化的那部分，这样 SVG 的容量配置可以小于纯 SVG 方案。若柜内元件已普遍老化，则需要先评估保留价值再决定。

电容电抗柜能不能滤掉谐波？

不能。串联电抗器的作用是抑制谐波电流对电容器的放大、保护电容器安全运行，它不具备主动滤除谐波电流的功能。需要降低系统谐波含量的场合，应另行配置有源滤波装置，或在方案中明确由具备谐波补偿能力的装置承担。

怎么初步判断是容量不够还是电容器坏了？

可以先看两点：一是控制器是否显示容量已全部投入而功率因数仍低，这说明是补偿能力不足；二是柜内电容器是否有鼓包、渗漏或异常温升，必要时测量单只电容器的实际容量并与铭牌值比对。两项都正常却仍然投不上，则应检查投切开关与取样回路。

SVG 和电容电抗能不能一起用？

可以。混合方案由混合补偿控制器统一分配两者输出：快速变化的无功由 SVG 实时响应，稳定的基波无功由电容电抗组分段投切提供。电容电抗组在谐波背景下还能起到抑制放大的作用，有利于电容器安全运行。

改造前需要准备哪些现场资料？

建议准备三类：近期的电费单或功率因数记录，用于判断补偿前后的实际水平；配电系统的负荷类型清单与大致运行班制，用于判断无功波动特征；有条件时提供一次现场实测的谐波数据或电能质量报告，作为选择电抗率与判断是否需要滤波的依据。

八、总结与下一步

老补偿柜功率因数提不上去，处理顺序应该是"先定原因，再选路线"：

1. 先确认是电容器老化、投切环节故障、容量不足，还是谐波放大导致的重复损坏；

2. 再按负荷无功波动性与谐波环境这两个维度，判断主要矛盾落在动态跟踪还是稳态补偿；

3. 最后在更换电容电抗柜、加装 SVG、或两者组合之间做取舍，并允许按分期扩容的节奏推进。

下一步建议先收集负荷曲线与谐波实测数据，必要时由技术方完成一次现场勘测，再据实确定容量与配置方案。
