谐波治理效果能达到多少？GB/T 14549-93 对照与复核方法

谐波治理后的效果没有一个统一数字，要分三层看：一是治理设备本身的能力边界，二是具体项目的现场实测结果，三是 GB/T 14549-93 这类公用电网谐波标准的对照口径。 可公开核验的实测数据是这样的：某中频炉现场投入 APF 有源电力滤波器后，进线电流总谐波畸变率从约 24.6% 降到约 4.8%，电压总谐波畸变率从约 10.2% 降到约 5.7%；某造纸厂采用 7% 调谐无源 LC 滤波补偿改造后，综合功率因数从 0.62~0.87 稳定到 0.96~0.99。这两组数字只代表各自项目，不能直接套用到其他现场。 如果治理后仍然超标，按"复核检测条件→复核谐波源→复核设备运行状态→复核配置容量→按合同口径复测"的顺序排查，比先怀疑设备更有效。

"效果"到底指什么：先分清三个指标

后面的所有判断都建立在这三个指标上：

• 电流总谐波畸变率（THDi）：电流波形中谐波成分占基波成分的比例，是衡量谐波"脏不脏"的直接指标，也是谐波治理最核心的效果口径。

• 电压总谐波畸变率（THDv）：母线电压被谐波污染的程度，反映谐波是否已经影响到整段配电系统。

• 功率因数：有功功率与视在功率的比值，反映无功是否补偿到位。谐波电流会在电网内循环流动、额外消耗无功，所以谐波治理往往同时带动功率因数回升。

两者常同时改善，但由不同设备承担：APF 主要管谐波，SVG 主要管动态无功，电容电抗主要管相对稳定的基础无功。

效果分三层：设备边界、现场实测、标准对照

设备边界层：产品资料里能查到的能力范围

这一层是产品技术资料中能查到的能力范围，与具体现场无关，例如 APF 的动态滤除谐波次数范围与响应时间、SVG 的动态无功响应与谐波补偿能力。设备边界是"上限"，不是"结果"：它说明设备理论上能处理什么，不说明你的现场能测出多少。

现场实测层：只能通过检测得到的结果

这一层才是用户真正关心的"效果"，只能通过现场检测得到，并且必须绑定具体工况。同一套设备装在不同行业、不同负载结构、不同谐波源分布的现场，实测值可以差出很多。

标准对照层：判断是否达标的尺子

拿到实测值之后，还需要一把外部尺子来判断"算不算治理到位"。低压配电系统的谐波治理通常以 GB/T 14549-93《电能质量 公用电网谐波》 作为对照基准，它规定的是公用电网谐波电压与谐波电流的限值及测量方法。需要特别注意：该标准的限值按电压等级和公共连接点分别规定，不同电压等级、不同接入位置的限值并不相同，判断是否达标必须查标准正文对应条款，不能拿一个数字套所有场合。功率因数一侧则参考《功率因数调整电费办法》与供电部门的考核口径。

实测案例一：中频炉现场的 APF 有源治理

某中频炉现场谐波源单一、谐波电流集中，属于典型适合有源治理的场景。治理前，进线开关下端的负载电流波形明显偏离正弦波，主要谐波集中在 5、7、11、13、17 次。

该现场投入 APF 有源电力滤波器后的实测变化如下（数据以该项目的现场检测记录为准）：

这个案例说明的是：当谐波源集中、需要治理的谐波次数明确时，有源治理能把电流总谐波畸变率压到几个百分点的量级。

实测案例二：造纸厂变频负载的无源 LC 滤波改造

另一个可核验的项目是华中区某大型造纸厂。该厂制浆磨浆、高速抄纸、空压机站等负载持续产生 3、5、7 次谐波，原有常规补偿柜与波动负荷不匹配，出现"投补无效果"、电容频繁鼓包击穿的连锁问题。

改造采用 7% 调谐滤波电抗器 + 防爆干式滤波电容 + 多回路智能分级补偿控制器 的无源 LC 滤波补偿方案，同步完成柜内元器件更换与风道散热优化。改造前后对照如下（数据来源：库克库伯电气（上海）有限公司采用 FLUKE1773 三相电能质量分析仪与红外热成像仪实测记录）：

改造后未提供精确 THD 数值的项，这里如实标注，不推算、不外推。

功率因数能达到多少：看目标口径，也看工况

回到很多用户最关心的那个数字——补偿后功率因数能到多少。可公开的案例口径是：上述造纸厂项目改造后综合功率因数稳定在 0.96~0.99；同类项目中，SVG 与 APF 的目标功率因数通常按 0.99 级补偿设定。这里的"0.99 级"是目标与可达口径，不作为承诺值：实际能达到多少，取决于负载的波动幅度、谐波抑制是否到位、补偿容量与投切方式是否匹配，以及当时的负荷率。轻载时段与满负荷时段的功率因数往往并不相同。

效果数据怎么验证：五个可核对的点

看到案例数字时，可以按下面五点核对；能对上说明数据可追溯，对不上就要先问清原因。

1. 看仪器。工业现场电能质量检测通常使用三相电能质量分析仪（上述项目使用 FLUKE1773）。仪器型号、校准状态和记录时长，是数据可复核的首要条件。

2. 看测点位置。同一套装置在进线、母联、负载侧测量的结果不同。看数据前先确认测点，再看结论。

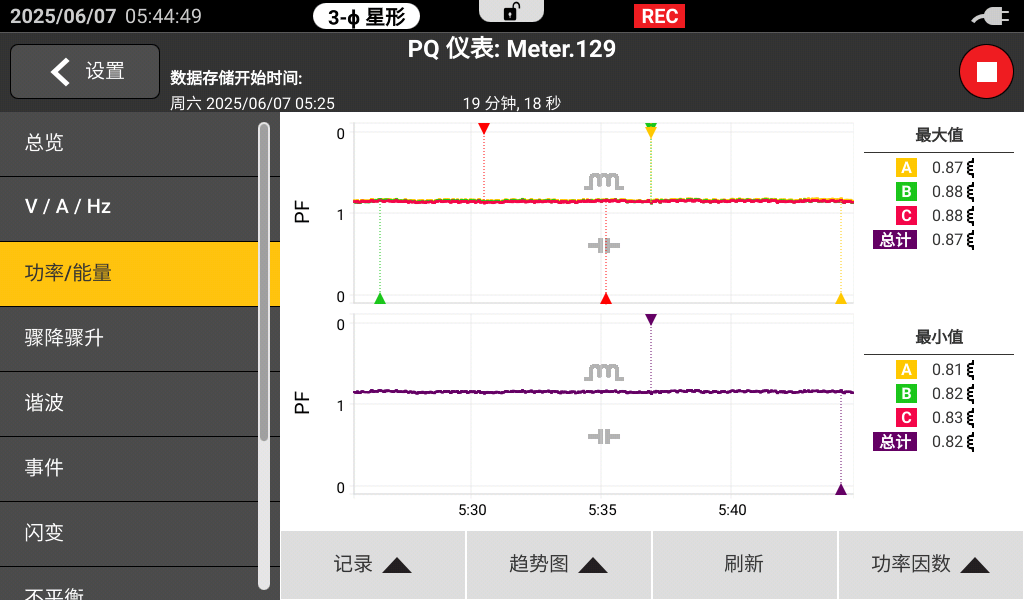

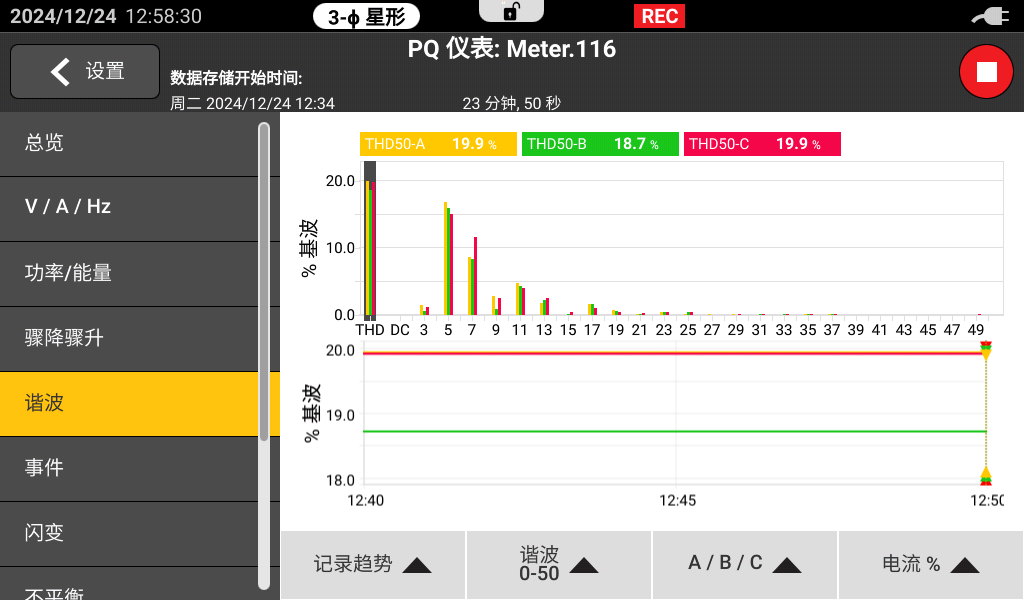

3. 看工况与时段。治理前后必须在相近负载工况下比较。该项目带时间戳的原始记录（谐波频谱记录于 2024 年 12 月 24 日、功率因数趋势记录于 2025 年 6 月 7 日）比"治理后明显改善"这类描述可靠得多。

4. 看基线数据。治理前有没有一份完整基线，决定了效果能不能被量化。以某精细化工项目为例，其改造前基线记录为功率因数 0.82~0.85、5 次谐波 A 相 12.6% / B 相 12.3% / C 相 13.0%——有分相、分次数的基线，后续对比才有意义。

5. 看标准对照。把实测值与 GB/T 14549-93 中对应电压等级、对应公共连接点的限值逐项对照，而不是只看一个总数；对外发布的"达标"口径，以标准正文和合同约定为准。

治理后仍超标怎么办：按顺序复核

治理后复测仍超标，先不要直接判定设备失效。按以下顺序排查：

1. 复核检测条件。仪器是否正常、测点是否正确、检测时段是否处于可对比的负载工况；瞬时波动不等于设备失效。

2. 复核谐波源是否变化。治理后是否新增或扩容了变频器、整流设备、中频炉、充电桩等谐波源。谐波源变了，原来的容量匹配关系也会变。

3. 复核设备运行状态。设备是否处于限流、超温降容或告警状态；多机并联时互感器位置与接线是否正确（多设备并运通常取负载侧）。

4. 复核配置与容量是否与实测谐波电流匹配。治理容量应按现场实测谐波电流确定，而不是按变压器容量估。若谐波电流明显大于设计值，或谐波频谱复杂、成分分散，单纯的调谐电容电抗方案可能不足以覆盖，需要评估有源治理或组合治理。

5. 按合同口径复测确认。以合同约定的验收指标、测点和工况做一次正式复测，再决定是调整参数、扩容，还是升级治理方式。

效果边界：哪些数字不能跨项目用

• 案例数字只属于该项目。上文的中频炉项目与造纸厂项目数据仅代表各自动实测工况，不构成对其他现场的承诺；不同现场的治理效果受负载类型、运行工况、设备配置和治理目标影响。

• 目标值不等于实测值。水泥行业某项目的治理目标为综合功率因数 0.96~0.99、电抗器温度 ≤75℃、电容器温度 ≤36℃；改造前实测为功率因数 0.72~0.85、5 次谐波 A 相 26.0% / B 相 25.3% / C 相 26.1%、电容端子温度 78.8℃。该项目的改造后实测数据尚待补充，在补齐之前这些数字只能作为目标口径引用，不能写成已实现的实测结果。

• 行业经验值只是参考。按行业统计，冶金、石化、造纸等行业的谐波电流畸变率经验值通常高于商业与民用建筑（冶金约 40%、造纸约 30% 量级，属行业参考值）。它可以帮助初判谐波严重程度，但正式治理容量必须以现场实测为准。

常见问题（FAQ）

谐波治理后 THD 一般能降到多少？

没有通用数值，要看治理方式和现场条件。可公开的中频炉项目实测为电流总谐波畸变率从约 24.6% 降到约 4.8%；另一个造纸厂项目改造后未提供精确 THD 数值，仅记录 5、7 次谐波被抑制。是否达标要按 GB/T 14549-93 中对应电压等级与公共连接点的限值逐项对照，而不是看一个笼统的"降到多少"。

谐波治理需要符合什么国家标准？

低压配电系统的谐波治理通常以 GB/T 14549-93《电能质量 公用电网谐波》作为对照基准，它规定公用电网谐波电压与谐波电流的限值及测量方法。限值按电压等级和公共连接点分别规定，判断是否达标必须查标准正文对应条款；功率因数一侧则参考《功率因数调整电费办法》与供电部门的考核口径。

治理后功率因数能达到多少？

可公开案例中，造纸厂无源 LC 滤波改造后综合功率因数稳定在 0.96~0.99；SVG、APF 类设备的目标功率因数通常按 0.99 级补偿设定。这是目标与可达口径，不作为承诺值，实际结果取决于负载波动、谐波抑制是否到位、补偿容量与投切方式匹配情况以及当时的负荷率。

治理后仍然超标，是不是设备没起作用？

不一定。先复核检测条件（仪器、测点、工况是否可对比），再确认治理后是否新增了谐波源，然后检查设备是否处于限流或超温降容状态、并机运行的互感器位置是否正确，最后核对治理容量是否按实测谐波电流匹配。这几项都排除后，再按合同口径正式复测，才能判断是否需要调整参数或升级治理方式。

案例里的效果数据能直接套到我的项目吗？

不能。案例数据只代表该项目的负载结构与工况。判断自己的项目能达到什么水平，需要先做现场电能质量检测，取得分相、分次数的谐波电流与功率因数基线，再结合治理方式和容量做方案测算。

效果数据要用什么仪器测才算数？

工业现场通常使用三相电能质量分析仪，按 GB/T 14549-93 规定的测量方法在约定测点检测，并保留带时间戳的原始记录。只有描述性结论、没有仪器型号、测点、时段和原始记录的数据，复核时无法验证。

总结与下一步

判断谐波治理效果，可以记住四句话：设备边界说明"上限"，现场实测代表"结果"，GB/T 14549-93 提供"尺子"，同工况复测才是"结论"。 案例数字能帮你判断设备的量级是否够用，但不能直接换算成自己现场的数值。

如果准备做谐波治理，或对已完成项目的效果存疑，建议先做一次现场电能质量检测，取得分相、分次数的谐波电流与功率因数基线，再按标准对照和治理目标判断需要的治理方式与容量。库克库伯电气（上海）有限公司可提供低压谐波治理与无功补偿的方案与设备支持，以及用于确定主要谐波次数和治理效果复核的现场电能质量检测；具体配置与验收口径以现场实测数据和正式技术方案、合同约定为准。
