LC 无源滤波补偿是怎么工作的？7% 调谐电抗器作用与适用边界

LC 无源滤波补偿的实质，是把一台滤波电容器和一台调谐电抗器串成一条 LC 串联回路，再并联到低压母线上。 电容器提供容性无功，把功率因数抬起来；串联电抗器把这条回路的串联谐振点挪到基波以下的固定频率上——7% 电抗率对应约 189Hz，低于 5 次谐波的 250Hz。频率对上之后，回路在 5 次谐波上呈现低阻抗，可以分流一部分该次谐波电流，同时不再与系统阻抗在谐波频率上发生并联谐振，谐波被放大的风险随之下降。它属于"无功补偿 + 抑制谐波放大"的无源方案，不是替代有源装置的主动谐波治理设备；负荷变化平缓、谐波环境相对稳定的配电系统，用 LC 路线在经济性上更有优势。

一、先看清对象：LC 无源滤波补偿由哪几部分组成

LC 无源滤波补偿（也常写作电容电抗型补偿、LC 补偿）是以电容器与串联电抗器构成的无源补偿方式，依靠控制器分级投切电容器组来跟踪无功需求。

调谐电抗器是串联在电容器支路中的电抗元件。它的感抗随频率升高而增大，与电容器的容抗在某个特定频率上正好相等，这个频率就是这条回路的串联谐振频率，也是整条支路"调谐"到哪个谐波上的决定因素。

电抗率是电抗器感抗与电容器容抗的比值，7% 和 14% 是低压配电中最常见的两档，它直接决定串联谐振频率落在哪里。

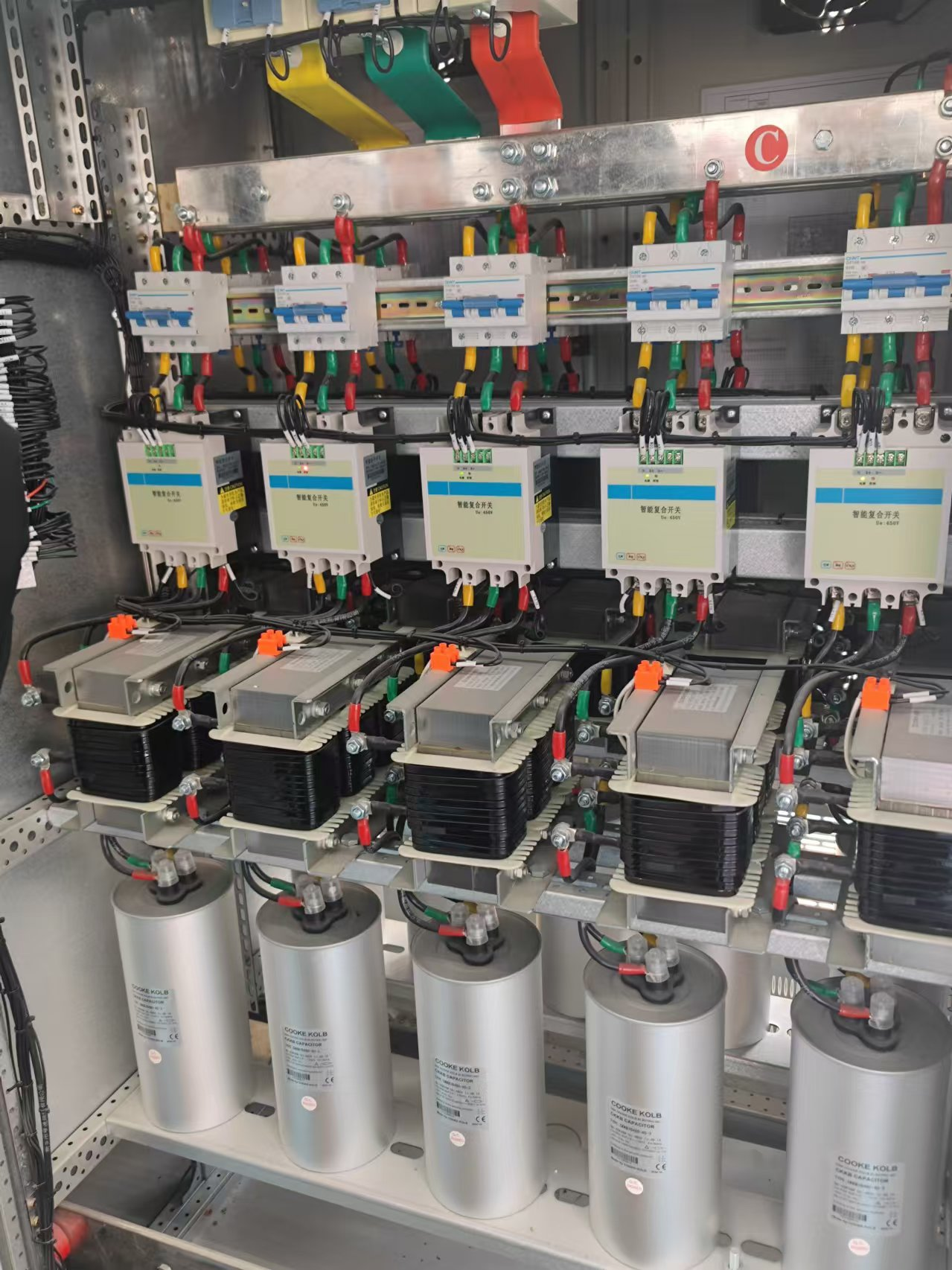

一条完整的 LC 补偿支路通常包含四部分：

• 滤波电容器：容性无功的来源，也是补偿容量的来源；

• 串联调谐电抗器：与电容器串联，决定回路谐振频率，并限制电容器合闸涌流；

• 投切开关：接触器、晶闸管快速投切开关（TC/TK 系列，响应 ≤20ms）或大功率高速智能开关（TG 系列）；

• 无功补偿控制器：按功率因数或无功需求决定投切组数与投切时序，12 路、21 路是常见路数档位。

与普通电容补偿柜相比，差别落在"配套"两个字上：普通补偿柜的重点是"投多少电容补多少无功"，而 LC 滤波补偿回路还要额外回答一个问题——这条回路在谐波频率上会呈现什么阻抗，会不会和系统阻抗撞在一起。这也是调谐电抗器存在的意义。

二、工作原理：电容器和电抗器各自解决什么问题

电容器：把无功补上，把功率因数抬起来

电容器接入后向系统提供容性无功，抵消感性负载消耗的无功分量，母线功率因数随之上升。这是 LC 补偿最基础的功能，也是它和滤波器之间的共同部分。需要补多少容量，取决于有功功率和补偿前后的功率因数角，按 Qc = P ×（tanφ1 − tanφ2）估算，具体测算属于选型环节的工作。

串联电抗器：把回路的谐振点从谐波频率上挪开

电容器单独接入时，它的容抗会随频率升高而下降，在某一个频率上有可能与变压器和线路的感抗正好抵消，形成并联谐振。一旦系统谐波频率接近这个谐振点，该次谐波电流就会被显著放大——电容器过流、发热、鼓包、击穿往往由此而来。

串联电抗器改变了这条回路的频率特性：7% 电抗率把串联谐振点定在约 189Hz，14% 电抗率定在约 134Hz，两者都明显低于工频 50Hz 以上的最低次谐波（3 次 150Hz）。 谐振点被挪到谐波频率之下，回路在 5 次、7 次谐波频率上呈感性，不再与系统阻抗构成并联谐振条件，谐波放大这条路径就被切断了。

回路在谐波频率上呈低阻抗：分流谐波电流

调谐并不只是"躲开"，同时也是"接住"。回路调谐在 189Hz 附近时，对 250Hz 的 5 次谐波而言支路阻抗相对较低，5 次谐波电流会优先经由这条低阻抗通路流动，而不是全部灌入变压器和电容器本体。现场常见的表述是"分流 5 次谐波"，它描述的就是这个低阻抗通路的作用。

这里有一条边界必须写清楚：LC 回路分流的是它被调谐到的那个频段（例如 7% 回路对 5 次、7 次谐波），它不主动检测谐波、不闭环调节输出，也不具备有源装置那样的宽频段治理能力。 行业里把这种现象概括为"抗谐波"，而"抗谐波"不等于"滤波"——两者的差别在于是否主动、是否能覆盖全频段，而不是有没有作用。

顺带解决合闸涌流

电容器投入瞬间的合闸涌流幅值可达额定电流的数倍，长期冲击会加速接触器与电容器老化。串联电抗器把这一冲击压下来，也是它被称为"调谐电抗器"之外的另一个基础作用。

三、电抗率怎么定：7% 还是 14%

电抗率不是凭经验拍的，判定依据是现场哪一次谐波占主导。调谐电抗器产品参数资料给出的对照关系如下：

选择逻辑可以归纳为三步：

1. 先测：用现场电能质量检测确认谐波频谱，看 3 次、5 次、7 次各占多少；

2. 再定率：以占比最高的低次谐波为主，5 次主导取 7%，3 次主导取 14%；

3. 后配选：电容器按谐波背景选系列，电抗器按电抗率选型号，两者额定电压、容量配套。

谐波背景判断错了，后果不是"效果差一点"：把小电抗率用在大谐波电流的系统上，电抗器和电容器都会长期过载发热。所以 LC 方案落地前，现场谐波数据是必须先拿到的东西。

四、一组参数看懂调谐电抗器

以库克库伯电气（上海）有限公司公布的 CKKBr 系列调谐电抗器产品参数资料为例，通用技术参数如下：

型号规则也要一并看懂。 以三相电抗器 CKKBr480-30/7 为例：CKKBr 是系列名，480 对应额定电压 480V，30 对应额定容量 30kvar，斜杠后的 7 对应电抗率 7%；该型号对应的电流为 36.1A、电感 1.71mH。型号中的数字必须结合型号规则理解，不能仅凭字符位置自行推断电压、容量或等级；同一系列中 CKKBr480-40/7（40kvar、48.1A）与 CKKBr525-30/14（525V、30kvar、14%）就分属不同电压平台与电抗率档位，选型时要成套匹配电容器。

参数中的温升 ≤75K 和 F 级绝缘是运行边界，不是运行目标值：实际运行温度取决于安装散热条件、柜内风道设计和环境粉尘，与谐波电流大小直接相关。

五、适用边界：什么情况选 LC，什么情况要评估有源方案

适合用 LC 的典型情况

• 负荷变化平缓，无功需求稳定，不需要毫秒级跟踪；

• 主要负荷为感性负载，如异步电动机、水泵、风机；

• 谐波环境良好，或只有稳定的低次谐波背景、没有高次谐波治理需求；

• 需要控制设备投入，追求较高的经济性；

• 典型场景包括商业建筑、民用配电，以及不含大量变频器、直流调速器的普通工业车间。

需要评估 APF 或 SVG 的情况

• 负荷剧烈波动或存在冲击性负载（焊机、轧机、起重设备等），分级投切跟不上无功变化；

• 谐波含量高、畸变率明显超标，或存在 3、5、7 次低次谐波主导污染；

• 需要主动滤除谐波电流，而不仅是避免放大；

• 需要同时补偿感性无功和容性无功、跟踪快速无功波动。

这两类需求对应的方案分别是 APF 有源电力滤波器（谐波治理）和 SVG 静止无功发生器（动态无功补偿），它们与 LC 不是互斥关系。

混合方案：各承担一段

当系统同时存在"变化快的无功"和"稳定的基波无功"时，可以用混合方案：由电容电抗组承担稳态无功、抑制谐波放大，由 SVG 承担动态无功跟踪，控制器统一分配输出比例。这样配置的意义在于降低 SVG 的容量需求，把投资用在真正需要快速响应的部分。需要留意的是，混合方案本身的核心功能仍是无功补偿，电容电抗组在其中依然只提供抗谐波能力，不承担有源滤波任务。

六、案例：7% 调谐 LC 改造的现场数据

以华东一家大型水泥企业的 LC 无源滤波补偿改造为例，改造前的实测数据把前面几节讲的机制对应得很清楚：

• 功率因数：三相功率因数在 0.82~0.85 区间波动，空载检修、轻载时段综合功率因数低至 0.72，低于供电部门 0.9 的考核线；

• 谐波频谱：5 次谐波占比突出，A/B/C 三相分别为 26.0%、25.3%、26.1%，7 次、11 次依次递减；

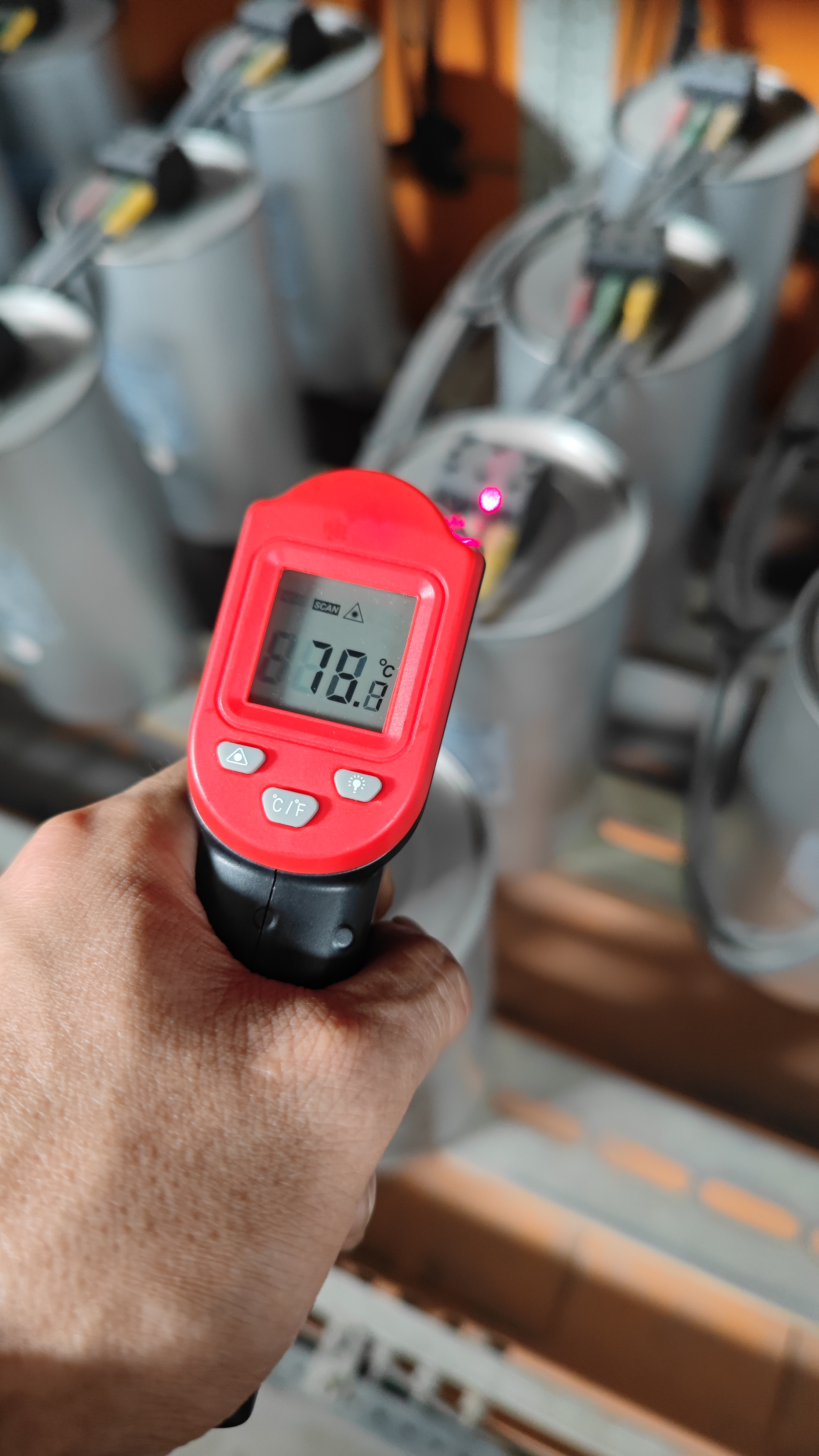

• 器件温度：补偿电容器端子红外实测温度 78.8℃，原有电抗器长期过载发热、运行异响，电容器出现鼓包、漏液、击穿故障。

改造采用 7% 调谐滤波电抗器 + 滤波电容器 + 多回路智能分级补偿控制器的 LC 方案，同步优化柜内风道、加装防尘散热的处理，并在现场完成元器件整体更换，由库克库伯电气（上海）有限公司提供 LC 滤波补偿柜与改造支持。方案的治理目标设定为综合功率因数 0.96~0.99、电抗器运行温度 ≤75℃、电容器运行温度 ≤36℃。该项目的改造后实测数据仍在补充录入中，未取得完整实测前不作为效果结论引用。

另一个可参照的已投运项目是某造纸厂的 7% 调谐 LC 改造：改造前全厂综合功率因数 0.62~0.87，电容器最高运行温度 138℃，改造后功率因数稳定在 0.96~0.99，电容器运行温度降至 32℃ 以下。两个项目的共同点在于，谐波都是以 5 次为主，因此电抗率都取 7%，走的是同一条"先测谐波、再定调谐"的路径。

七、常见问题（FAQ）

LC 无源滤波补偿是怎么工作的？

它把滤波电容器与调谐电抗器串联成一条 LC 回路并接在低压母线上。电容器提供容性无功补偿，电抗器把回路串联谐振点调到基波以下的固定频率（7% 约 189Hz、14% 约 134Hz），使回路对特定次谐波呈低阻抗、分流该次谐波电流，同时避免回路与系统阻抗在谐波频率上发生并联谐振造成谐波放大。

7% 调谐电抗器在补偿里起什么作用？

主要有三个作用：一是把回路谐振频率调到 189Hz 附近，避开 5 次谐波 250Hz，消除谐波放大条件；二是与电容器一起在 5 次、7 次谐波频率上形成低阻抗通路，分流部分谐波电流；三是限制电容器投入时的合闸涌流，降低对电容器和接触器的电流冲击。它是 LC 回路能"抗谐波"的关键部件，而不是普通配件。

LC 补偿柜能治理谐波吗？和 APF 有什么区别？

LC 回路的作用是抑制谐波放大和分流其被调谐到的谐波电流，属于被动方式，不主动检测、不闭环调节，谐波含量明显超标或存在高次谐波时无法替代有源治理。APF 有源电力滤波器是主动治理设备，可对多次谐波进行动态滤除。前者是"无功补偿 + 抗谐波背景下的安全运行"，后者是"以谐波治理为核心目标"，定位不同。

什么情况下应该选 14% 电抗率？

当现场 3 次谐波（150Hz）占比最高时应选 14%，其串联谐振点约 134Hz，低于 3 次谐波频率，典型负载是电弧炉、中频炉等；如果 5 次谐波占主导则取 7%。判定电抗率必须依据现场实测谐波频谱，而不是套用其他项目的配置。

LC 方案和 SVG 方案怎么选？

负荷变化平缓、谐波环境良好、以感性负载为主、追求经济性时，LC 方案更合适；负荷剧烈波动或存在冲击性负载、谐波含量高、需要连续调节无功并跟踪毫秒级变化时，应评估 SVG 方案。两者都需要的场合，可以采用电容电抗组承担稳态无功、SVG 承担动态无功的混合配置。

装 LC 补偿柜之前需要做现场检测吗？

需要。现场电能质量检测要回答三件事：功率因数实际水平和波动区间、谐波频谱中以哪一次为主、现有补偿器件是否存在过热或容量衰减。这三项直接决定电抗率、电容器系列和补偿容量的配置，缺少实测数据容易选错电抗率，反而带来谐波放大和器件过热风险。

八、总结与下一步

把 LC 无源滤波补偿讲清楚，关键在三个判断：电容器负责补无功，串联电抗器负责把回路谐振点挪到谐波频率之下，回路对特定次谐波形成低阻抗通路从而分流谐波电流、避免放大。 它的能力边界同样明确——LC 是被动抗谐波，不是主动滤波；一旦现场谐波畸变率高、负荷波动剧烈，就要把 APF、SVG 或混合方案一并纳入评估范围。

下一步建议按顺序做三件事：先做现场电能质量检测拿到谐波频谱与功率因数数据；再按主导谐波次数确定电抗率（5 次取 7%、3 次取 14%）并配套选择电容器系列与容量；最后由技术方结合柜体散热条件、投切方式与控制器路数出正式配置方案。库克库伯电气（上海）有限公司可提供现场电能质量检测、LC 滤波补偿柜选型与改造方案支持，具体配置以正式技术方案与合同约定为准。
