SVG 和传统电容补偿柜有什么区别？同维度差异对比与适用判断

两者的根本区别在技术路线：SVG 静止无功发生器是有源补偿，靠电力电子功率单元连续输出或吸收无功电流，响应以毫秒计，容性、感性双向可调；传统电容补偿柜是电容电抗型（LC）无源补偿，靠电容器组提供容性无功、串联电抗器抑制合闸涌流与谐波放大，由控制器按功率因数分级投切。 由此派生出四个最常见的差异：响应是"连续快速"还是"分级阶跃"，补偿方向是"双向可调"还是"以容性为主"，对谐波是"可补偿但要绑定型号"还是"只抗不滤"，单位容量投资是"较高"还是"较低"。两者服务于不同的负载特性：负荷平稳、谐波环境良好的配电系统，电容补偿柜在投资上更有优势；负荷波动剧烈、需要毫秒级跟踪或双向补偿的系统，SVG 更适配。 两者不是可以互换的同一种设备，必要时也可以组合使用。

一、先把两个对象讲清楚

比"哪个更好"更要紧的，是先确认两者各自是什么。

SVG 静止无功发生器属于有源补偿装置。它通过电流互感器实时采样系统电流，经控制器运算后由电力电子功率单元（IGBT 等）输出所需方向的无功电流，实现无功的连续输出或吸收。因为是电力电子输出，补偿量不受"投切级数"限制，可以在容性与感性之间连续调节。

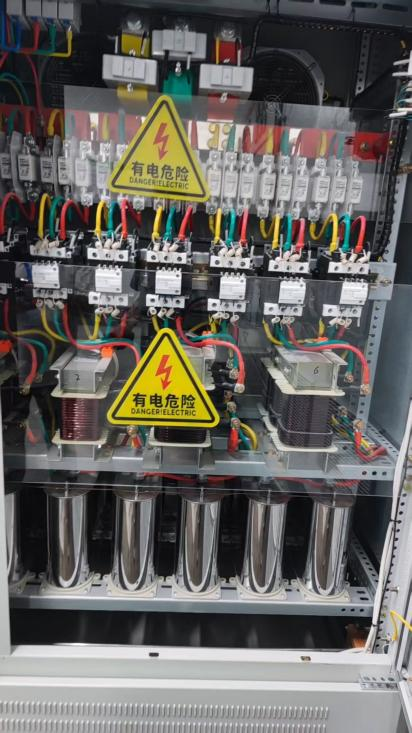

传统电容补偿柜通常指电容电抗型（LC）补偿柜，属于无源补偿装置。柜内主要由电力电容器组、串联电抗器、投切开关与功率因数控制器组成：电容器组提供容性无功，串联电抗器用于抑制电容器组投入时的合闸涌流，并把回路谐振点移到基波以下的固定频率上，避免与系统阻抗在谐波频率上发生并联谐振；控制器监测功率因数后按级投切电容器组，补偿量因此是分档的。

一句话概括：SVG 是"连续调节的有源补偿"，电容补偿柜是"分级投切的无源补偿"。 这个差别决定了后面所有维度的差异。

二、核心差异：一张表看清九个维度

上表中，SVG 一侧的响应时间、满负荷损耗、谐波电流补偿范围来自客户确认的技术参数表，适用于库克库伯对外提供的 SVG 静止无功发生器产品线；电容补偿柜一侧的投切响应时间与损耗数值取决于开关形式、投切级数与运行工况，具体以产品技术资料与型式试验报告为准。"投资较高／较低"只表示单位容量的相对关系，不代表具体价格，项目投资需按无功需求测算后确认。

三、三个最容易混淆的点

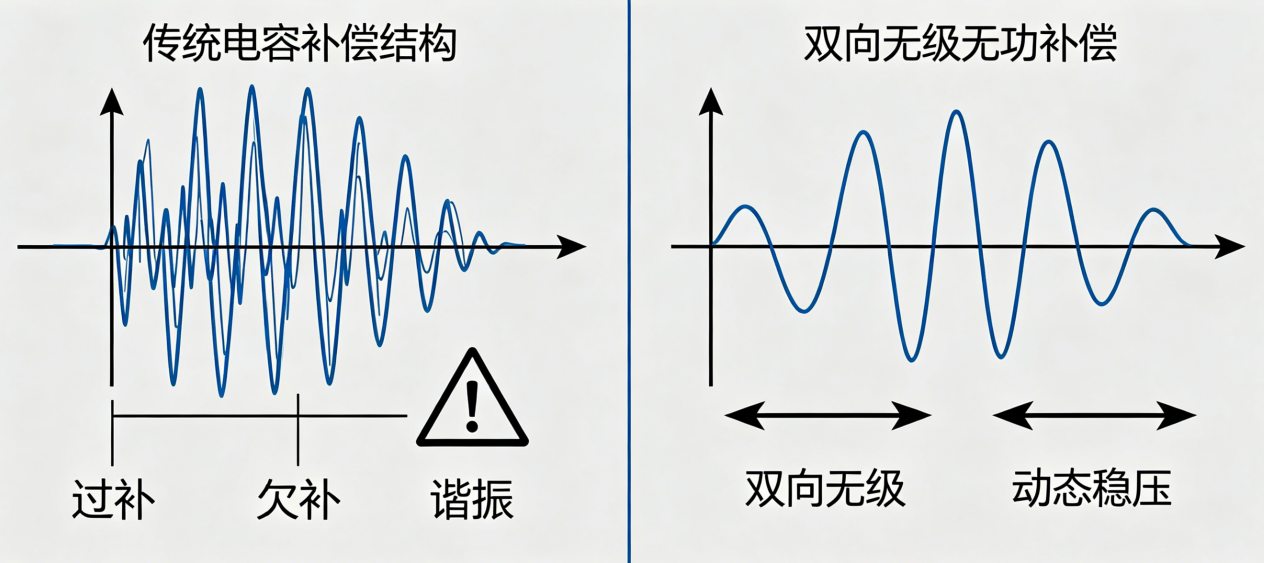

1. 响应：不是"快一点"和"慢一点"的区别

SVG 的补偿量由功率器件实时生成，负载无功变化时补偿跟着变，因此能跟住冲击性负载引起的无功波动。电容补偿柜的补偿量由投切级数决定，一次投入或切除一整组电容器，变化是阶跃的；投切动作本身受开关动作时间限制，对快速波动的无功需求跟踪能力有限。

这带来两个实际后果。一是补偿精度：分级投切在级差之间只能取"近值"，连续调节可以贴着目标值走。二是过补风险：轻载时如果投入的电容器组容量大于实际无功需求，就会出现容性无功过剩，功率因数反而偏离目标区间，这也是电容柜在现场容易被观察到反复投切的原因之一。

2. 补偿方向：双向可调，还是以容性为主

电容补偿柜提供的是容性无功，主要解决"感性负载导致功率因数偏低"这一类问题，例如异步电动机、泵类、风机以及变压器空载无功。这类负载的特性是稳定、持续，无功需求不会剧烈变化。

SVG 则可以同时输出容性与感性无功，并在两者之间连续切换。当系统存在无功倒送、容性无功过剩，或负载在电动与发电状态之间切换（如起重设备下放、储能充放电、光伏并网）时，单向的容性补偿不够用，就需要双向补偿能力。

3. 谐波：一个要绑定型号，一个只"抗"不"滤"

这一点最容易被宣传口径带偏，需要分开说。

电容补偿柜侧：抗谐波不等于滤波。 电容电抗回路中的串联电抗器（常见 6%、7% 电抗率）主要做两件事——抑制电容器组投入时的合闸涌流，以及避免电容器与系统阻抗在谐波频率上发生并联谐振。它不具备主动滤除谐波电流的功能。如果现场谐波电压畸变率已经偏高，或存在 3 次、5 次、7 次等低次谐波主导污染，仅靠电容电抗回路无法把谐波含量降下来。“抗谐波型电容器"指的是电容器耐受谐波的能力更强，不是"能治理谐波”。

SVG 侧：谐波补偿能力要绑定型号，不能当作全系列默认配置。 客户确认的 SVG 技术参数表中列有无功电流补偿（容性／感性）、不平衡电流补偿（负序／零序）与谐波电流补偿（3～13 次，不大于额定电流的 50%）等功能项，但是否启用这些复合补偿功能、覆盖到多少次谐波，需要绑定具体型号、容量分配与对应技术资料确认。如果谐波治理是主要目标，应按有源电力滤波器（APF）路线单独评估，而不是把谐波治理任务交给无功补偿设备承担。

四、适用场景对照

判断用哪一种，本质上是判断"无功需求长什么样"。

电容补偿柜更有优势的情况：

1. 主要用电负荷是感性负载，动态变化平稳，无功需求变化平缓；

2. 配电系统谐波环境良好，谐波电压畸变率较低，不存在明显的谐波放大风险；

3. 现场希望通过结构简单、稳态损耗低、噪音小的设备满足功率因数要求；

4. 预算有限，更看重单位容量的经济性。

典型场景包括商业建筑的照明与空调配电、民用配电（住宅小区、学校、医院），以及以异步电动机、泵类、风机为主要负荷的普通工业车间。这类场景的共同点是"无功需求稳定"，分级投切已经够用。

SVG 更适配的情况：

1. 存在冲击性负载或剧烈波动负载，如焊机、轧机、起重设备、冲床、中频炉等，无功需求在短时间内大幅变化；

2. 系统谐波含量较高或存在谐波放大风险，需要在补偿无功的同时评估滤波路线；

3. 需要同时补偿感性无功与容性无功，单向容性补偿不够用；

4. 分布式光伏、储能接入后功率因数波动加大，或配电系统的功率因数考核较严格；

5. 需要按变压器连接组别自动补偿空载无功、减少人工调参的场合。

两类都不适用的情况也需要说清： 谐波畸变率明显超标时，无论选哪一种无功补偿装置，都应先把谐波治理单独评估；否则补偿设备本身可能成为谐波问题的载体，出现投切频繁、电容器温度偏高等现象。

五、能不能互相替代？先分清"替代"和"组合"

结论是不能把两者当作可以互换的同一种设备。 两者不存在"谁替代谁"的单向关系——技术路线不同、能覆盖的场景不同、成本结构也不同，选错场景时任何一方都解决不了问题。

对已经装了电容补偿柜、正在考虑改用 SVG 的项目，通常有三种处置方向：

1. 整体替换为纯 SVG 方案：由 SVG 独立承担全部无功补偿，动态跟踪能力不受投切级数限制，设备投资相对更高。适用于无功波动大、对补偿精度要求高，且原电容柜已无保留价值的场合。

2. 保留部分电容电抗容量作为基荷，用 SVG 补充动态部分（SVG＋电容电抗混合方案）：稳定基波无功由电容电抗组承担，快速变化的无功由 SVG 承担。这样可以降低 SVG 的容量配置需求，整体投资低于同容量纯 SVG 方案。适用于同一配电系统内既有稳定负载、又有部分波动负载的情况。

3. 维持纯电容电抗方案，做调谐改造：如果实测显示谐波以低次为主、负荷平稳，把普通电容柜按谐波次数改造为带调谐电抗器的滤波补偿柜（5 次主导配 7% 电抗率、3 次主导配 14% 电抗率），通常比整体更换更经济。

这里还有一个容易被忽略的边界：混合方案的核心功能仍然是无功补偿与功率因数校正。 它不能替代 APF 做谐波治理——串联电抗器抑制的是谐波放大，不是滤除谐波电流。谐波超标时，需要单独配置有源滤波装置。

三条路线之间怎么选，取决于现场实测的负荷曲线、无功波动幅度与谐波背景。库克库伯电气（上海）有限公司同时提供 SVG 静止无功发生器与电容电抗型补偿柜两条产品线，因此在这类选择上更适合按检测数据给出路线建议，而不是先定路线再倒推容量。

六、选型判断的四步顺序

现场判断建议按固定顺序走，避免先入为主地选定设备类型。

1. 做一次现场电能质量检测。 记录功率因数曲线、电压与电流谐波畸变率、各次谐波电流、三相不平衡度，以及主要负载的启停与波动规律。无功需求是"平稳"还是"剧烈波动"，靠这份数据判断，而不是靠现场经验描述。

2. 分析负载构成。 区分稳定感性负载、冲击性负载、非线性谐波源三类各占多少，并确认是否存在光伏、储能等电力电子设备接入。

3. 按"波动幅度"决定路线。 无功波动幅度小、谐波环境良好，优先评估电容电抗方案；波动幅度大或需要双向补偿，评估 SVG 或混合方案；谐波超标的部分单独走有源滤波路线。

4. 按无功需求计算容量，再确认配置。 用功率因数目标值反推无功补偿容量，再按负载波动量拆分稳态部分与动态部分，确定 SVG 与电容电抗各自的容量配比。

落地前建议准备四类资料：配电系统一次接线图、变压器容量与负载率、主要非线性负载清单、最近的检测报告或电费单。资料齐全时，容量测算与方案设计的往返次数会明显减少。

七、常见问题

SVG 和电容补偿柜，哪个更合适？

不存在普适的"更好"，只有"更适合"。 判定标准是无功需求是否剧烈波动、是否需要双向补偿、谐波环境是否良好。负荷平稳、谐波良好的系统用电容补偿柜更经济；波动剧烈或需要双向补偿的系统用 SVG 更适配。用错场景时，两种方案都会出现"花了钱功率因数仍不达标"的结果。

装了 SVG 还需要保留电容补偿柜吗？

要看无功需求里"稳定部分"占多大比例。 如果稳态无功缺口很大、动态波动只占一小部分，保留部分电容电抗容量承担稳态无功、由 SVG 补动态部分，整体投资通常低于同容量纯 SVG 方案；如果无功几乎全部是动态波动，纯 SVG 方案更简洁。

SVG 能替代 APF 做谐波治理吗？

不能。 SVG 的谐波电流补偿能力属于复合功能项，需要绑定具体型号与容量分配确认，不应作为谐波治理的主要手段。谐波电流超标时应单独配置 APF 有源电力滤波器，两者分管无功与谐波。

电容补偿柜补了之后功率因数为什么反而不好？

多数情况是过补或与谐波叠加导致。 分级投切的级差较大时，轻载下投入整组电容器容易造成容性无功过剩；另外，如果系统存在谐波放大，电容器组的投入可能使谐波电流进一步放大，影响功率因数测量与设备温升。

光伏或储能接入后，原来的电容补偿柜还够用吗？

通常需要重新评估。 光伏逆变器一般按单位功率因数运行，白天出力大时母线上从电网取用的有功减少，而感性无功需求没有同步下降，功率因数会被拉低；储能的充放电切换还会带来无功需求的双向变化。这类波动性无功更适合用 SVG 跟踪，接入前后的检测数据不能互相沿用。

混合方案（SVG＋电容电抗）适合什么样的项目？

适合"稳态无功缺口大、同时有一部分波动负载"的项目。 电容电抗组承担稳定的基波无功，SVG 承担动态变化部分，两者由控制器协调输出。混合方案的核心是无功补偿，不要把它当作谐波治理方案使用。

结尾与下一步

选路线之前先看无功需求的形态，而不是先把设备类型定下来。 一句话总结：负荷平稳、谐波环境良好，电容电抗方案在投资上更有优势；无功波动剧烈、需要双向补偿或毫秒级跟踪，SVG 更适配；两者同时存在时，用混合方案分配稳态与动态容量；谐波超标的部分，无论选哪条路线都要单独处理。

从判断到落地的路径是：现场电能质量检测 → 负载与谐波分析 → 路线与容量测算 → 方案设计与选型 → 成套供货与实施 → 治理前后指标复测。库克库伯电气（上海）有限公司在这条路径上提供现场检测、负载分析、方案设计与选型配置支持，以及 SVG 与电容电抗两条产品线的成套供货；具体配置与交付范围以正式技术方案和合同约定为准。
